Documento:

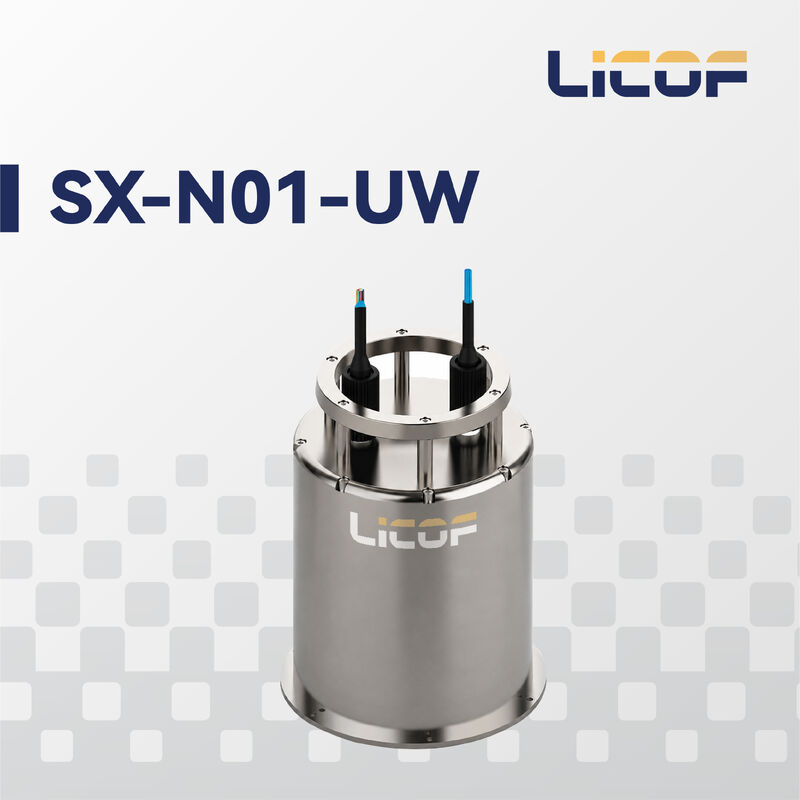

El Sistema de Navegación Inercial FOG LKF-SX-N01-UW de Liocrebif es un INS de correa de nueva generación, resistente a la presión, construido sobre tecnología de giroscopio de fibra óptica. Compuesto por un FOG integrado de tres ejes, acelerómetros de tres ejes y una unidad de cálculo dedicada, mide de forma autónoma el movimiento completo de 6 grados de libertad del portador.
Al admitir una integración estrecha con la navegación por satélite, la corredera Doppler, el USBL y otras unidades inerciales a través de algoritmos de navegación avanzados, genera datos de alta precisión de posición, velocidad, rumbo, actitud, velocidad angular y cabeceo.
|
Giroscopio de Fibra Óptica (FOG)
|
|
| Estabilidad de Sesgo (temp. ambiente) | ≤0.007°/h, 1σ |
| No linealidad del factor de escala | ≤50ppm, 1σ |
| Rango | ±400°/s |
|
Acelerómetro
|
|
| Estabilidad de Sesgo | ≤30μg, 1σ |
| No linealidad del factor de escala | ≤100ppm, 1σ |
| Rango | ±8g |
|
Precisión de Navegación
|
|
| Precisión de Posicionamiento (inercial puro) | ≤0.8nm/1h |
| Precisión de Posicionamiento (integrado GNSS) | Mejor que la precisión de la información de posición GNSS conectada |
| Precisión de Posicionamiento (integrado DVL) | 0.3% de la distancia recorrida (CEP) |
| Precisión de Velocidad | ≤0.05m/s (RMS) |
| Precisión de Rumbo (integrado DVL/USBL/GNSS) | ≤0.05°secφ (RMS) |
| Precisión de Actitud Horizontal (integrado DVL/USBL/GNSS) | ≤0.01° (RMS) |
| Precisión de Cabeceo | 0.05 m o 0.05 H (el que sea mayor; H denota la amplitud del cabeceo vertical) |
| Tasa de Actualización de Datos | 100Hz |
| Tiempo de Arranque | ≤30 min (en el mar) |
|
Interfaz Externa
|
|
| RS422 | 3 canales (ampliable) |
| Red | 1 canal |
|
Adaptabilidad Ambiental
|
|
| Temperatura de Operación | -40°C a +60°C |
| Clasificación de Profundidad | 2000 m/6000 m (personalizable) |
|
Características Físicas
|
|
| Peso | (2000m) ≤18.0kg (6000m) ≤25.0kg |
| Dimensiones (mm) | ≤Φ260mm * 280mm |
|
Características Eléctricas
|
|
| Voltaje de Entrada | CC 24V (20-32 V) |
| Consumo de Energía | Menos de 20 W |
