LKF-MSU204B
Dokumen:

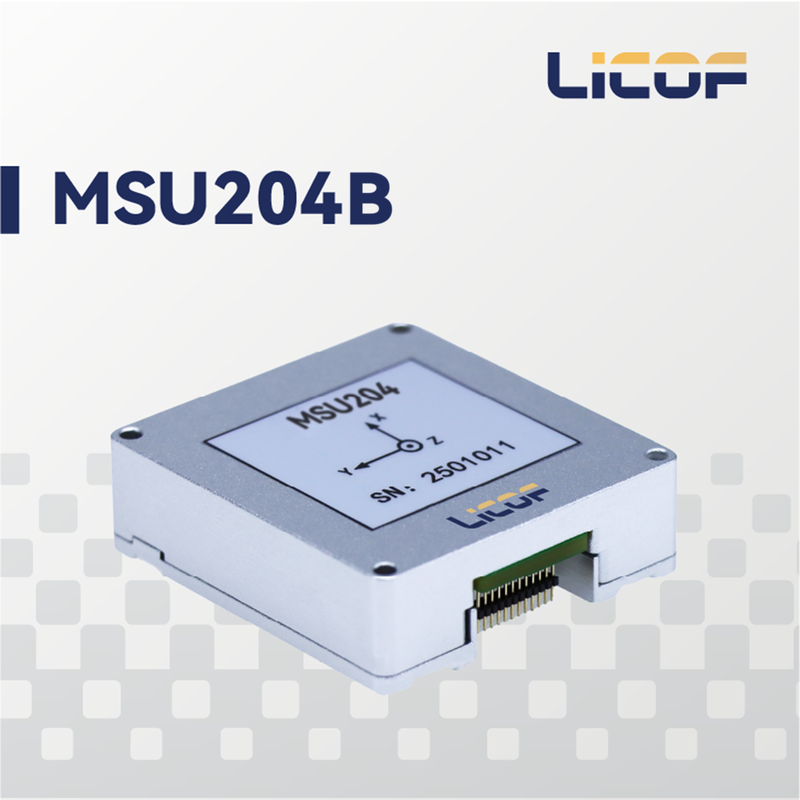

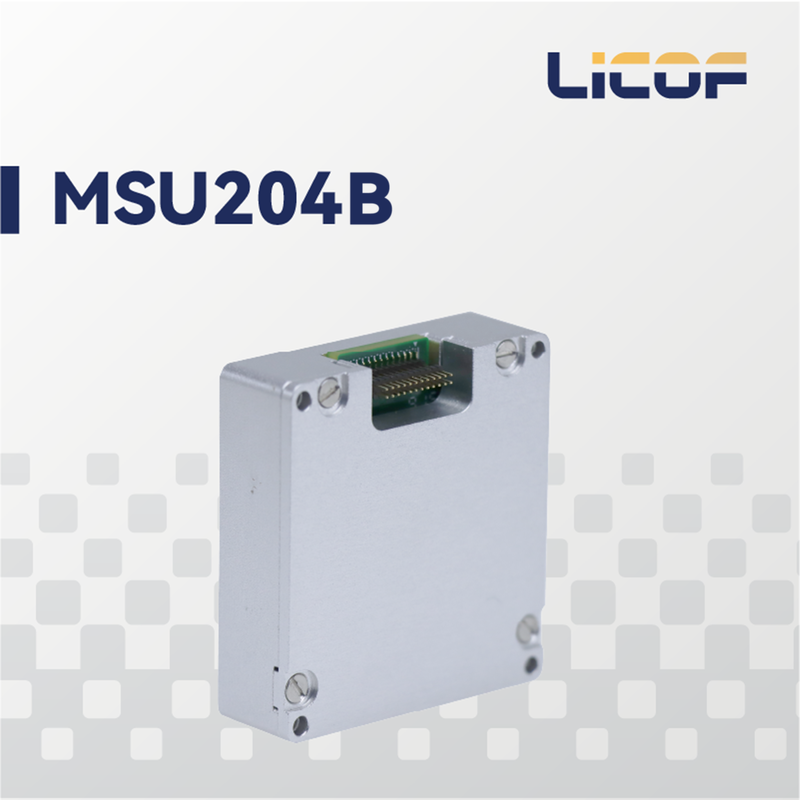

LKF-MSU204B MEMS adalah unit pengukuran inersia 9-sumbu yang ringkas dan presisi tinggi yang dirancang untuk navigasi presisi tinggi, kontrol gerakan, dan pengukuran dinamis pembawa bergerak.
Performa tinggi dalam ukuran sangat kecil: Seri LKF-MSU204B mengintegrasikan giroskop MEMS, akselerometer MEMS, dan magnetometer MEMS dalam satu housing, menampilkan keandalan tinggi dan struktur mekanis yang kuat. Ini secara akurat mengukur laju sudut, percepatan linier, dan data medan magnet dalam kondisi lingkungan yang keras.
| Grup Parameter | Kondisi Uji | Min. | Tipikal | Maks. | Unit |
|---|---|---|---|---|---|
| Giroskop | |||||
| Rentang Pengukuran | ±350 | ±500 | °/s | ||
| Bias Suhu Penuh | 1sigma | ±20 | 60 | °/h | |
| Stabilitas Bias | Perataan 10 detik | 3 | 5 | °/h | |
| Ketidakstabilan Bias | Varians Allan | 0.3 | 0.5 | °/h | |
| Pengulangan Bias | 1 | 5 | °/h | ||
| Angular Random Walk | 0.08 | 0.1 | °/√h | ||
| Non-linearitas Faktor Skala | ±100 | ppm | |||
| Kesalahan Cross-coupling | ±0.001 | rad | |||
| Bandwidth | 200 | Hz | |||
| Akselerometer | |||||
| Rentang Pengukuran | ±20 | ±40 | g | ||
| Bias Suhu Penuh | 1sigma | ±1 | ±3 | mg | |
| Stabilitas Bias | Perataan 10 detik | 0.05 | 0.1 | mg | |
| Ketidakstabilan Bias | Varians Allan | 0.01 | 0.03 | mg | |
| Pengulangan Bias | 0.05 | 0.1 | mg | ||
| Velocity Random Walk | 0.03 | m/s/√h | |||
| Non-linearitas Faktor Skala | ±1g | ±200 | ±200 | ppm | |
| Kesalahan Cross-coupling | ±0.001 | rad | |||
| Bandwidth | 200 | Hz | |||
| Magnetometer | |||||
| Rentang Pengukuran | ±8 | Gs | |||
| Resolusi | 200 | μGs | |||
| Kepadatan Kebisingan | 50 | μGs | |||
| Bandwidth | 200 | Hz | |||
| Antarmuka Komunikasi | |||||
| Frekuensi Jam SPI | 10 | MHz | |||
| Baud Rate UART | 9.6 | 460.8 | 921.6 | kbps | |
| Karakteristik Listrik | |||||
| Tegangan Operasi | 3.0 | 3.3 | 3.6 | V | |
| Konsumsi Daya | 0.5 | W | |||
| Ripple (Peak-to-Peak) | Peak-to-Peak | 100 | mV | ||
| Waktu Startup | -- | 2 | s | ||
| Karakteristik Mekanis | |||||
| Dimensi | 47.0 * 44.0 * 14.0 | mm | |||
| Berat | 50 | g | |||
| Lingkungan Operasi | |||||
| Suhu Operasi | -40 | 80 | ℃ | ||
| Suhu Penyimpanan | -55 | 85 | ℃ | ||
| Ketahanan Getaran | 10-2000Hz, 6.06g | ||||
| Ketahanan Guncangan | 30g, 11ms | ||||
| Toleransi Beban Berlebih | Pulsa setengah sinus | 1000g | |||
| Keandalan | |||||
| MTBF (Mean Time Between Failures) | 20000 | h | |||
| Durasi Operasi Berkelanjutan | 120 | h | |||
Catatan: Nilai tipikal sesuai dengan hasil statistik 1σ yang berasal dari data pengujian beberapa sampel produk.
| Nomor Pin | Nama | Tipe | Deskripsi |
|---|---|---|---|
| 10, 11, 12 | VDD | Catu Daya | -- |
| 13, 14, 15 | GND | Ground Daya | -- |
| 7 | DIO1 | Input / Output | IO serbaguna yang dapat dikonfigurasi |
| 9 | DIO2 | Input / Output | |
| 1 | DIO3 | Input / Output | |
| 2 | DIO4 | Input / Output | |
| 3 | SPI-CLK | Input | Mode master-slave SPI tetap, tidak dapat dikonfigurasi |
| 4 | SPI-MISO | Output | |
| 5 | SPI-MOSI | Input | |
| 6 | SPI-CS | Input | |
| 16 | UART-0-TXD | Output | UART0, hanya debug |
| 17 | UART-0-RXD | Input | |
| 8 | RST | Input | Reset perangkat keras |
| 23 | VDD RTC | Catu Daya | Tidak digunakan |
| 22, 24, 18, 19, 20, 21 | NC | Cadangan | Tidak ada koneksi internal |
