Tempat asal:
CINA
Nama merek:
Liocrebif
Sertifikasi:
GJB 9001C-2017
Nomor model:
LKF-MSU204A
Dokumen:
MOQ:1
Ukuran:L (4,7) * W (4,4) * H (1,4) cm
Nomor spesifikasi:LKF-MSU204A

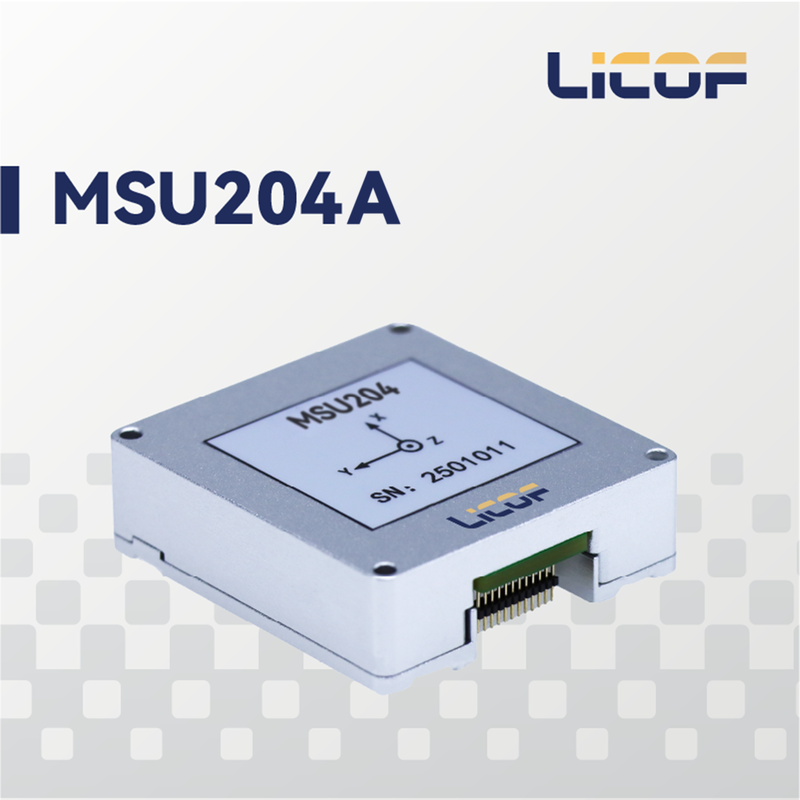

LKF-MSU204A MEMS adalah unit pengukuran inersia 9 sumbu yang kompak dan presisi tinggi (IMU), yang dirancang untuk navigasi, kontrol, dan pengukuran dinamis pembawa dengan presisi tinggi.Modul pengukuran inersia ini mengintegrasikan giroskop MEMS, akselerometer MEMS dan magnetometer MEMS dalam satu rumah. mengadopsi sensor MEMS yang sangat andal, dapat secara akurat mengukur kecepatan sudut,informasi akselerasi dan medan magnet dari pembawa bergerak di lingkungan yang keras, menjadikannya perangkat tujuan umum untuk aplikasi industri.

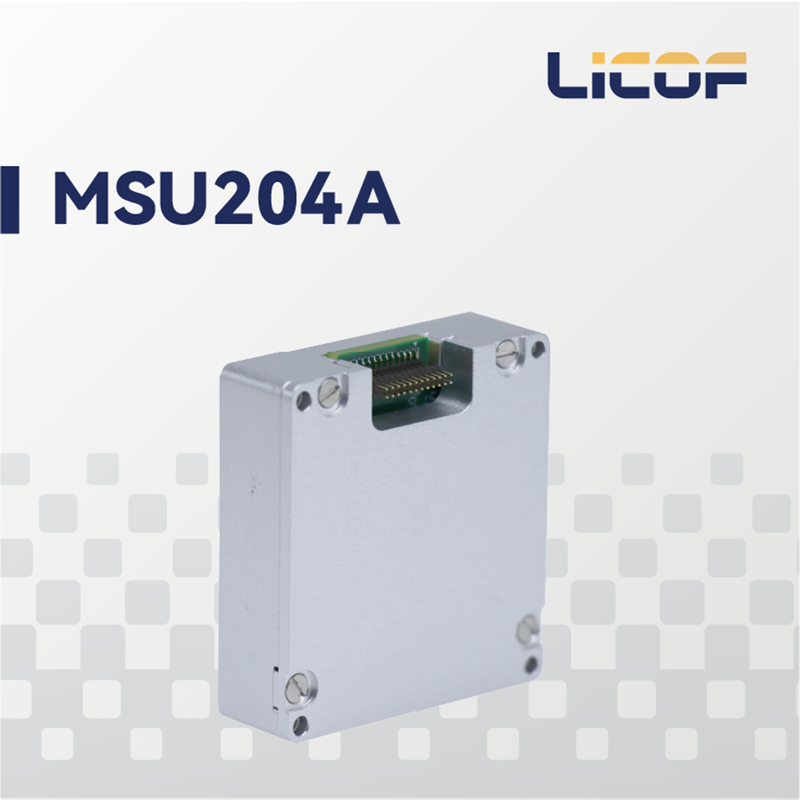

Modul pengukuran inersia LKF-MSU204A mengadopsi rumah paduan aluminium, yang ringan dengan kekuatan struktural yang tinggi dan kinerja anti-getaran & anti-kejut yang sangat baik.
| Kelompok parameter | Parameter | Kondisi pengujian | Min. | Tipikal | Max. Apa yang terjadi? | Satuan |
|---|---|---|---|---|---|---|
| Gyroscope | Jangkauan pengukuran | - 500 | +500 | °/s | ||
| Bias suhu penuh | 100 | 300 | °/jam | |||
| Stabilitas bias | 10s perataan | 5 | °/jam | |||
| Bias Instabilitas | Variansi Allan | 1 | °/jam | |||
| Kemampuan Mengulang Bias | Suhu konstan | 1.5 | 5 | °/jam | ||
| Angular Random Walk | 0.1 | °/√h | ||||
| Non-linearitas Skala Factor | 25 | 100 | ppm | |||
| Kesalahan penyambungan silang | 0.001 | Rad | ||||
| Bandwidth | 200 | Hz | ||||
| Akselerometer | Jangkauan pengukuran | - 16 tahun. | +16 | g | ||
| Bias suhu penuh | 1 | 3 | mg | |||
| Stabilitas bias | 10s perataan | 0.03 | 0.1 | mg | ||
| Bias Instabilitas | Variansi Allan | 0.01 | 0.03 | mg | ||
| Kemampuan Mengulang Bias | Suhu konstan | 0.03 | 0.1 | mg | ||
| Kecepatan Perjalanan acak | 0.01 | 0.03 | m/s/√h | |||
| Non-linearitas Skala Factor | ± 1 g input | 100 | 200 | ppm | ||
| Kesalahan penyambungan silang | 0.001 | Rad | ||||
| Bandwidth | 200 | Hz | ||||
| Magnetometer | Jangkauan pengukuran | -8 | +8 | Gs | ||
| Resolusi | 200 | μG | ||||
| Kepadatan Kebisingan | 50 | μG | ||||
| Bandwidth | 200 | Hz | ||||
| Barometer | Jangkauan pengukuran | 300 | 1100 | mbar | ||
| Kesalahan Total | 4.5 | mbar | ||||
| Kesalahan mutlak | 1.5 | mbar | ||||
| Non-linearitas | 0.1 | % FS | ||||
| Resolusi | 0.1 | mbar | ||||
| Antarmuka Komunikasi | Frekuensi Jam SPI | 10 | MHz | |||
| UART Baud Rate | 9.6 | 460.8 | 921.6 | kbps | ||
| Karakteristik Listrik | Tegangan Operasi | 3.0 | 3.3 | 3.6 | V | |
| Konsumsi Daya | 0.5 | W | ||||
| Ripple (Peak to Peak) | 100 | mV | ||||
| Waktu Mulai | ... | 2 | s | |||
| Karakteristik Mekanis | Dimensi | 47.0 * 44.0 * 14.0 | mm | |||
| Berat badan | 50 | g | ||||
| Lingkungan Operasi | Suhu operasi | - 40 | 80 | °C | ||
| Suhu penyimpanan | -55 | 85 | °C | |||
| Resistensi Getaran | 10-2000Hz, 6,06g | |||||
| Ketahanan kejut | 30g, 11ms | |||||
| Toleransi Overload | Pulsa setengah sinus | 1000 g | ||||
| Keandalan | MTBF (Mean Time Between Failures) | 20000 | h | |||
| Durasi Operasi Berkelanjutan | 120 | h | ||||
| Nomor Pin | Nama | Jenis | Deskripsi |
|---|---|---|---|
| 10, 11, 12 | VDD | Sumber Daya | ... |
| 13, 14, 15 | GND | Power Ground | ... |
| 7 | DIO1 | Input / Output | IO tujuan umum yang dapat dikonfigurasi |
| 9 | DIO2 | Input / Output | |
| 1 | DIO3 | Input / Output | |
| 2 | DIO4 | Input / Output | |
| 3 | SPI-CLK | Input | Mode master-slave SPI tetap, tidak dapat dikonfigurasi |
| 4 | SPI-MISO | Output | |
| 5 | SPI-MOSI | Input | |
| 6 | SPI-CS | Input | |
| 16 | UART-0-TXD | Output | UART0, debug saja |
| 17 | UART-0-RXD | Input | |
| 8 | RST | Input | Reset perangkat keras |
| 23 | VDD RTC | Sumber Daya | Tidak digunakan |
| 22, 24, 18, 19, 20, 21 | NC | Dijamin | Tidak ada koneksi internal |
