Tempat asal:
CINA
Nama merek:
Liocrebif
Sertifikasi:
GJB 9001C-2017
Nomor model:
LKF-MSU102
Dokumen:
MOQ: 1
Ukuran: P(2.24) * L(2.25) * T(9) cm
Nomor Spesifikasi: LKF-MSU102

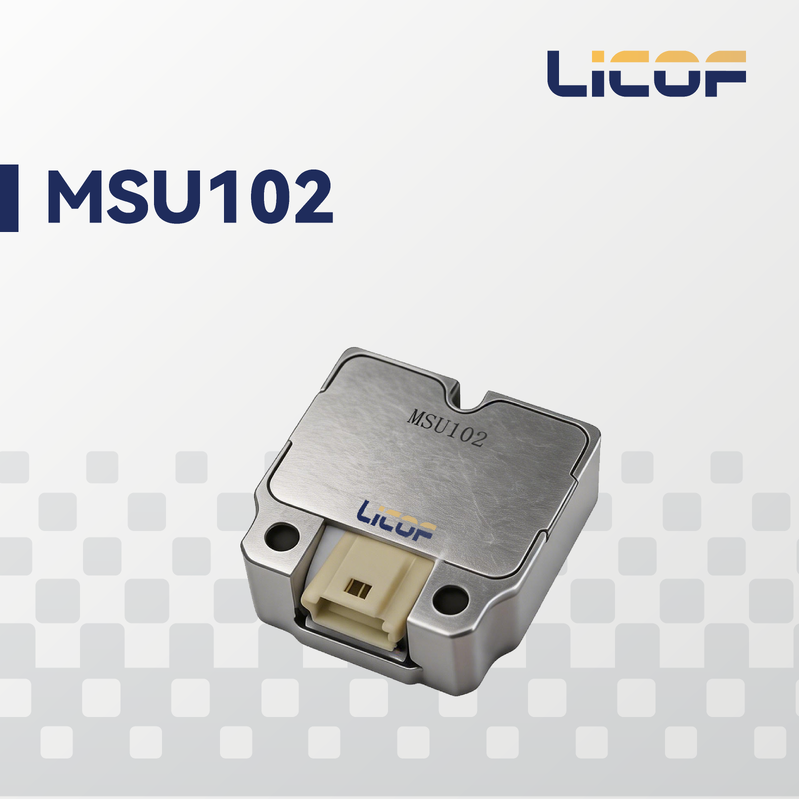

Modul Pengukuran Inersia MEMS LKF-MSU102 adalah unit pengukuran inersia MEMS enam sumbu yang andal dan hemat biaya, banyak diterapkan dalam bidang navigasi, kontrol, dan pengukuran yang diwakili oleh kendaraan, kapal, dan UAV.
Konfigurasi perangkat keras dan perangkat lunak khusus dari modul pengukuran inersia seri LKF-MSU102 tersedia untuk memenuhi beragam kebutuhan pengguna.
Modul pengukuran inersia seri LKF-MSU102 mengintegrasikan giroskop MEMS berkinerja tinggi dan akselerometer MEMS dalam rumah struktural independen. Giroskop dan akselerometer yang diadopsi dalam sistem mewakili tingkat terdepan perangkat inersia berdasarkan teknologi manufaktur MEMS.
Giroskop MEMS tiga sumbu merasakan gerakan sudut pembawa, sementara akselerometer MEMS tiga sumbu menangkap percepatan linier pembawa. Kompensasi suhu penuh bawaan diterapkan untuk Bias, faktor skala, kesalahan non-ortogonalitas, dan suku yang bergantung pada percepatan, memungkinkan akurasi pengukuran tinggi yang berkelanjutan selama operasi jangka panjang.
| Parameter | Indeks Teknis |
|---|---|
| Giroskop | |
| Rentang Pengukuran (°/dtk) | ± 500 |
| Bias Suhu Penuh (°/jam, 3σ) | ≤ 180 |
| Stabilitas Bias (°/jam, penghalusan 10 detik) | ≤ 10 |
| Ketidakstabilan Bias (°/jam, varians Allan, tipikal) | ≤ 2 |
| Pengulangan Bias (°/jam) | ≤ 10 |
| Jalan Acak Sudut (°/√jam) | ≤ 0.2 |
| Non-linearitas Faktor Skala (ppm) | ≤ 100 |
| Kesalahan Kopling Silang (rad) | ≤ 0.001 |
| Bandwidth (Hz) | ≥ 200 Hz |
| Akselerometer | |
| Rentang Pengukuran (g) | ± 16 |
| Bias Suhu Penuh (mg, 3σ) | ≤ 5 |
| Stabilitas Bias (µg, penghalusan 10 detik) | ≤ 300 |
| Ketidakstabilan Bias (µg, varians Allan, tipikal) | ≤ 40 |
| Pengulangan Bias (µg) | ≤ 300 |
| Jalan Acak Kecepatan (m/s/√jam) | ≤ 0.04 |
| Non-linearitas Faktor Skala (ppm, ±1g) | ≤ 200 |
| Kesalahan Kopling Silang (rad) | ≤ 0.001 |
| Bandwidth (Hz) | ≥ 200 Hz |
| Karakteristik Fisik | |
| Catu Daya (V) | 5 ±0.2 (riak ≤100 mV) |
| Konsumsi Daya Keadaan Stabil (W) | ≤ 0.5 |
| Waktu Startup (dtk) | ≤ 2 |
| Tingkat Pembaruan Output Maksimum (Hz) | 1000 |
| Dimensi (mm * mm * mm) | 22.4 * 23 * 9 |
| Berat (g) | 18 ± 3 |
| Lingkungan Operasi | |
| Suhu Operasi (°C) | -40 ~ 80 |
| Suhu Penyimpanan (°C) | -55 ~ 85 |
| Getaran (g, RMS) | 20~2000 Hz, 6.06 |
| Guncangan (g) | 1000 / 1 ms |
| No. Pin | Definisi | Catatan |
|---|---|---|
| 1 | TOV | Pulsa Sinkronisasi Sampel (LVTTL) |
| 2 | PPS_IN | Input PPS (LVTTL) |
| 3 | UART_RX | Terima UART (LVTTL) |
| 4 | UART_TX | Kirim UART (LVTTL) |
| 5 | GND | Ground Daya |
| 6 | VCC (+5V) | Catu Daya Positif |
