Lugar de origen:
PORCELANA
Nombre de la marca:
Liocrebif
Certificación:
GJB 9001C-2017
Número de modelo:
LKF-MXD

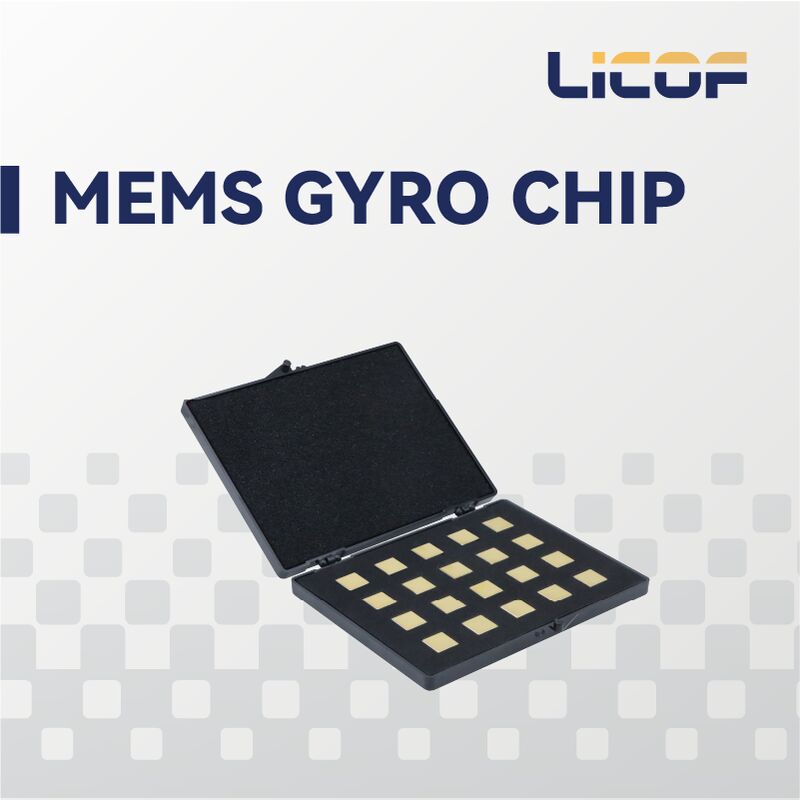

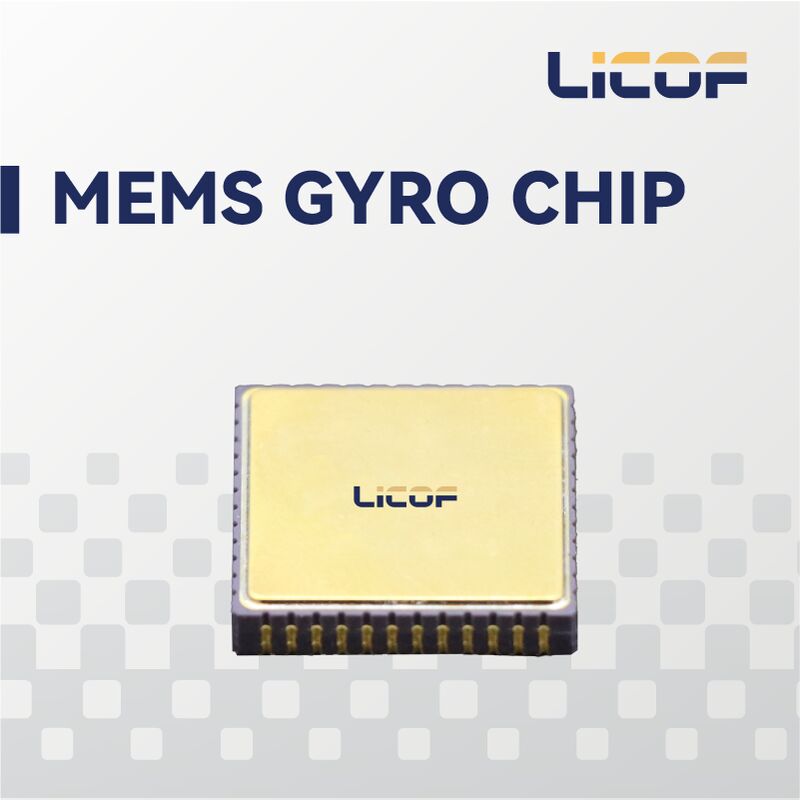

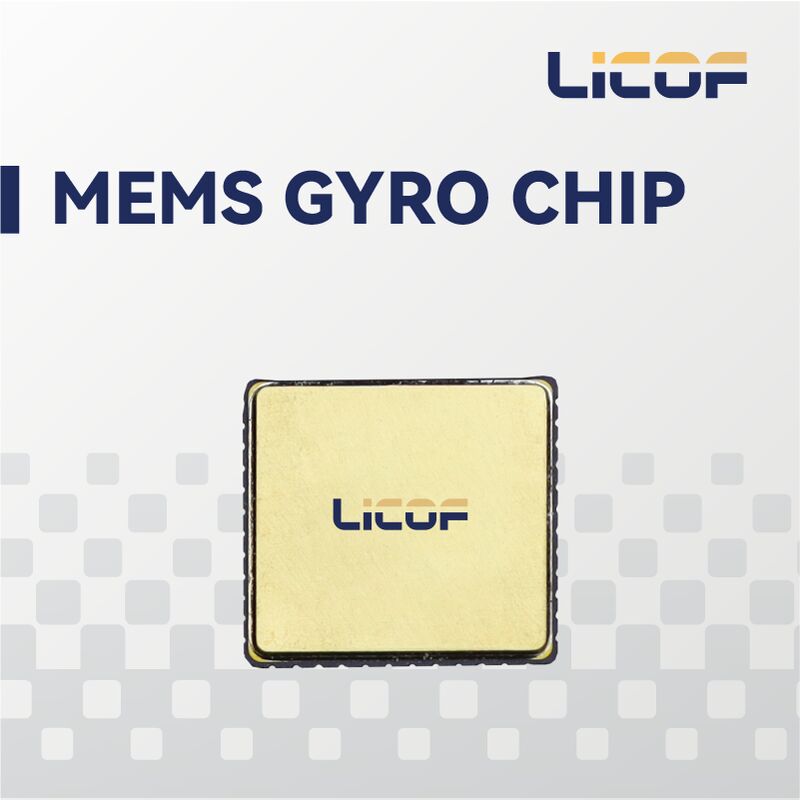

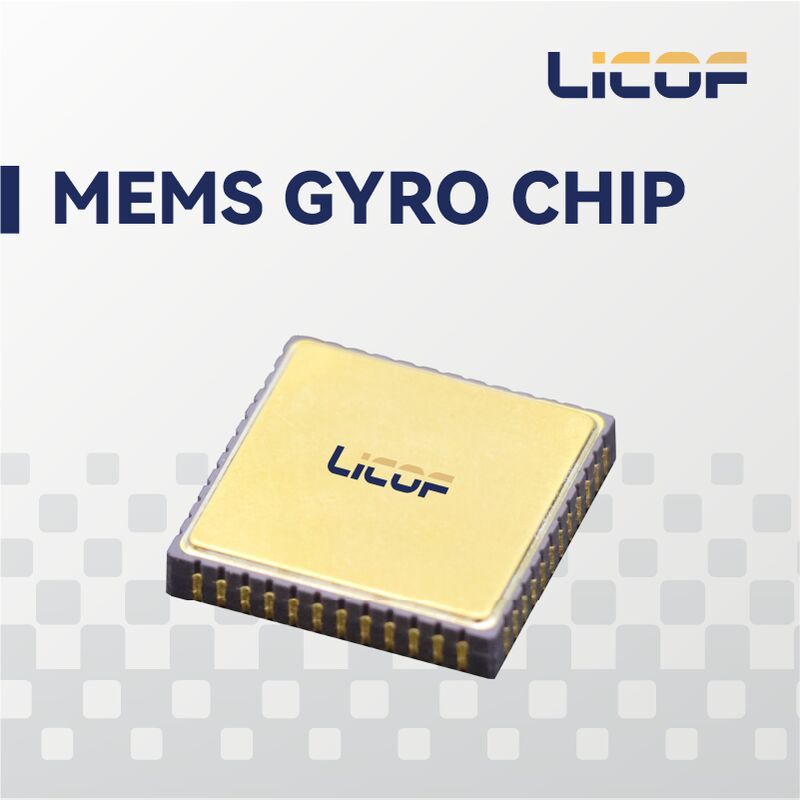

El chip giroscópico de un solo eje MEMS es un sensor inercial fabricado con tecnología de micro-nano fabricación, diseñado para medir la velocidad angular de un objeto alrededor de un solo eje (como el eje X, Y o Z). Este producto fue desarrollado y diseñado por Likof Technology Co., Ltd., con todo el proceso de fabricación, desde la producción del sensor hasta el embalaje y las pruebas, totalmente localizado en China, lo que garantiza una sólida autosuficiencia y una seguridad estable de la cadena de suministro. El producto emplea tecnología de muestreo de alta velocidad, combinada con compensación de errores estáticos (como la compensación de temperatura completa para la deriva del punto cero, el error del factor de escala y el error de instalación) y algoritmos de corrección de errores dinámicos, lo que garantiza una precisión de medición excepcional y una estabilidad a largo plazo incluso en entornos complejos. Su estructura compacta facilita la integración y es adecuada para sistemas con espacio limitado. Se puede aplicar ampliamente en campos como levantamiento aéreo y cartografía, sistemas de navegación inercial, drones, robots, vehículos inteligentes y monitoreo de la salud estructural de puentes.
Características técnicas
Este producto cuenta con la ventaja de un diseño totalmente desarrollado a nivel nacional, con control total sobre todo el proceso, desde la tecnología central hasta el embalaje y las pruebas, lo que garantiza la estabilidad del suministro y la trazabilidad del producto. Al integrar algoritmos de compensación de errores estáticos y dinámicos, reduce eficazmente los efectos de polarización cero y deriva de temperatura, mejorando la precisión de la medición y la adaptabilidad ambiental. El diseño del producto se adhiere estrictamente a las normas del sistema de calidad ISO 9001 y GJB, lo que garantiza un rendimiento constante y una alta fiabilidad a largo plazo. Además, la empresa posee capacidades de integración y optimización de aplicaciones a nivel de sistema, lo que le permite proporcionar soluciones altamente adaptables adaptadas a los diferentes requisitos de la plataforma, lo que ayuda a los clientes a lograr una navegación inercial precisa y eficiente.
En un Sistema de Navegación Inercial (INS), el chip giroscópico de un solo eje MEMS sirve como uno de los sensores principales, responsable de medir la velocidad angular del portador. Cuando se combina con un acelerómetro, permite la determinación de la actitud y la estimación de la posición.
Tabla 1 Parámetros de rendimiento del chip giroscópico de un solo eje MEMS
|
Modelo |
MC3200P1 |
MC1800A1 |
MB06800I6 |
MB2100A4 |
MB2100L1 |
MC3000A1 |
MC3200V8 |
|
Rango (deg/s) |
400 |
500 |
500 |
500 |
10800 |
100 |
4000 |
|
Precisión de salida (bits) |
24 |
||||||
|
Tasa de salida de datos (Hz) |
12K |
12K |
12K |
12K |
12K |
2K |
12K |
|
Retraso (ms) |
<3 |
<1.5 |
<1.5 |
<1.5 |
<1.5 |
<6 |
<1.5 |
|
Ancho de banda (Hz) |
≥90 |
≥200 |
≥200 |
≥200 |
200 |
≥50 |
200 |
|
Factor de escala (lsb/deg/s) |
20000 |
16000 |
16000 |
16000 |
720 |
80000 |
2000 |
|
Repetibilidad del factor de escala (ppm) |
<20 |
<20 |
<20 |
<20 |
<10 |
<100 |
<10 |
|
Deriva de temperatura del factor de escala (ppm) |
100 |
<100 |
<100 |
<100 |
<100 |
<300 |
<100 |
|
No linealidad del factor de escala (ppm) |
100 |
<150 |
<150 |
<150 |
<100 |
<300 |
<150 |
|
Inestabilidad de la desviación cero (deg/hr) |
0.05 |
<0.1 |
<0.2 |
<0.5 |
<5 |
<0.02 |
<2 |
|
Estabilidad de la desviación cero (10s) (deg/hr) |
<0.5 |
<1 |
<2 |
<5 |
<20 |
<0.1 |
<10 |
|
Paseo aleatorio angular(°/ √h) |
<0.025 |
<3 |
<6 |
<15 |
<60 |
<0.3 |
<30 |
|
Deriva de temperatura de desviación cero (1σ) (deg/Hr) |
<5 |
<0.05 |
<0.1 |
<0.25 |
<1 |
<0.005 |
<0.5 |
|
Deriva de temperatura de desviación cero (1σ) (deg/Hr) |
<0.5 |
<10 |
<20 |
<30 |
100 |
5 |
<100 |
|
Repetibilidad de desviación cero (1σ) (deg/Hr) |
<0.5 |
<1 |
<5 |
<10 |
30 |
<0.5 |
<30 |
|
Ruido de banda ancha (deg/s) |
<0.15 |
<0.5 |
<2 |
<3 |
5 |
<0.1 |
<5 |
|
Sensibilidad al valor G(°/hr/g) |
<1 |
<0.35 |
<0.5 |
<0.4 |
<1.5 |
<0.015 |
<1 |
|
Error de rectificación de vibración(°/hr/g (rms)) |
<1 |
<1 |
<1 |
<3 |
<4 |
<1 |
<3 |
|
Choque (alimentado)(g, 1ms) |
500 |
||||||
|
Resistencia al choque (sin alimentación) (g, 10ms) |
10000 |
||||||
|
Vibración (alimentada) (grms, espectro filtrado) |
18 |
||||||
|
Temperatura de funcionamiento (°C) |
-40~+85 |
||||||
|
Temperatura de almacenamiento (°C) |
-55~+125 |
||||||
|
Voltaje de la fuente de alimentación (V) |
5±0.25 |
||||||
|
Corriente (mA) |
45 |
||||||
Características principales
Componentes producidos 100% a nivel nacional
Tamaño de paquete pequeño
Alta precisión, amplio rango de medición y alta resistencia a los golpes
Amplio rango de temperatura de funcionamiento
Salida totalmente digital
Aplicaciones
Unidad de Medición Inercial (IMU)
Aviónica
Control de actitud
Sistema de estabilización de plataforma
Navegación asistida por GPS
Sistema de navegación UAV
Robótica
Búsqueda del norte, posicionamiento por sonar
Navegación y control marítimo
Figura 1 Aplicar imágenes
