Lugar de origem:
CHINA
Marca:
Liocrebif
Certificação:
GJB 9001C-2017
Número do modelo:
LKF-MXD

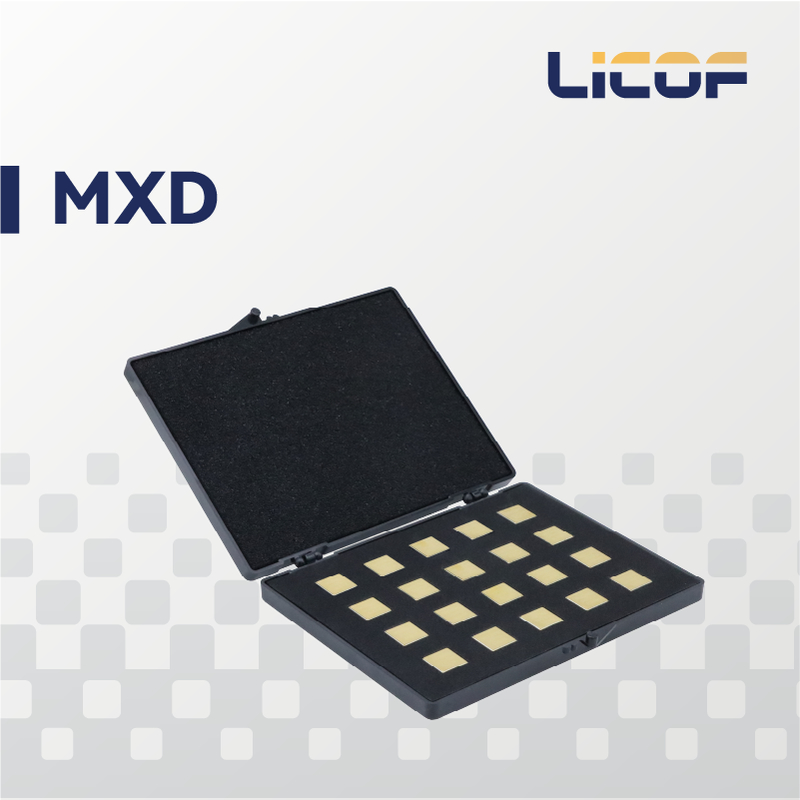

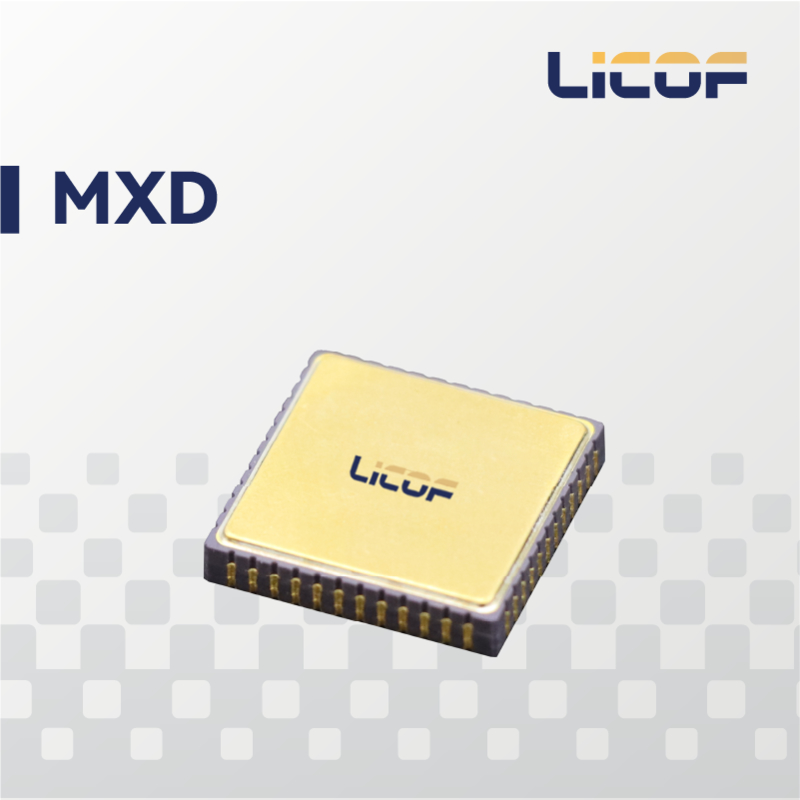

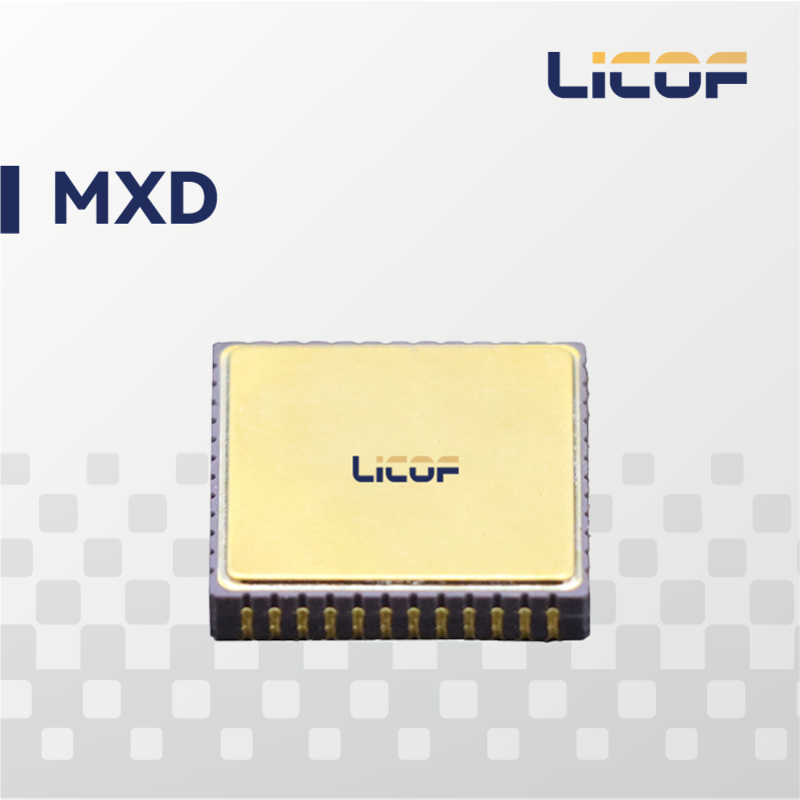

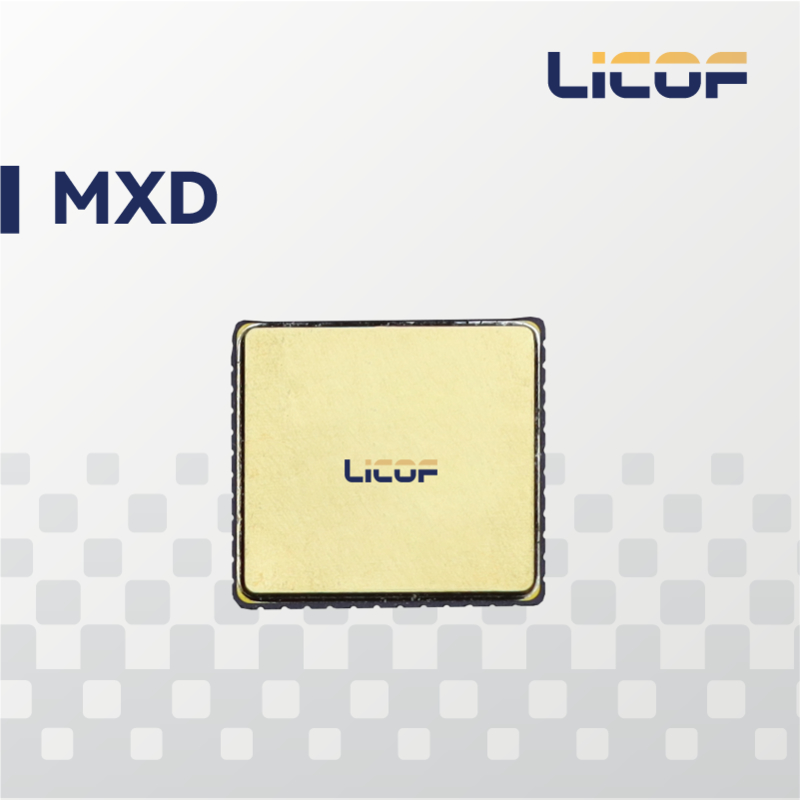

O chip giroscópio de eixo único MEMS é um sensor de inércia fabricado utilizando tecnologia de fabricação micro-nano,concebido para medir a velocidade angular de um objeto em torno de um único eixo (como o eixo XEste produto foi desenvolvido e concebido pela Likof Technology Co., Ltd., com todo o processo de fabrico, desde a produção de sensores até à embalagem e testes, totalmente localizado na China.Garantia de uma auto-suficiência robusta e de uma segurança estável da cadeia de fornecimentoO produto utiliza tecnologia de amostragem de alta velocidade, combinada com compensação de erro estático (como a compensação de temperatura total para deriva de ponto zero, erro do fator de escala,e erro de instalação) e algoritmos dinâmicos de correcção de errosA sua estrutura compacta facilita a integração e é adequada para sistemas com espaço limitado.Pode ser amplamente aplicado em campos como levantamento aéreo e mapeamento, sistemas de navegação por inércia, drones, robôs, veículos inteligentes e monitorização da saúde das estruturas das pontes.
Características técnicas
Este produto possui a vantagem de um projeto totalmente desenvolvido no mercado interno, com controlo total sobre todo o processo, desde a tecnologia principal até à embalagem e aos testes.Assegurar a estabilidade do abastecimento e a rastreabilidade dos produtos. Ao integrar algoritmos de compensação de erros estáticos e dinâmicos, reduz eficazmente os efeitos de viés zero e de deriva de temperatura, aumentando a precisão de medição e a adaptabilidade ao ambiente.O projeto do produto cumpre estritamente as normas do sistema de qualidade ISO 9001 e GJB, garantindo um desempenho consistente e uma elevada fiabilidade a longo prazo.permitir-lhe fornecer soluções altamente adaptáveis adaptadas aos diferentes requisitos da plataforma, ajudando assim os clientes a conseguirem uma navegação inercial precisa e eficiente.
Em um sistema de navegação inercial (INS), o chip giroscópio de eixo único MEMS serve como um dos sensores centrais, responsável por medir a velocidade angular do portador.Quando combinado com um acelerômetro, permite a determinação da posição e a estimativa da posição.
Tabela1Parâmetros de desempenho do chip de giroscópio de eixo único MEMS
|
Modelo |
MC3200P1 |
MC1800A1 |
MB06800I6 |
MB2100A4 |
MB2100L1 |
MC3000A1 |
MC3200V8 |
|
Distância (degrados/s) |
400 |
500 |
500 |
500 |
10800 |
100 |
4000 |
|
Precisão de saída (bits) |
24 |
||||||
|
Taxa de saída de dados (Hz) |
12K |
12K |
12K |
12K |
12K |
2K |
12K |
|
Retardo (ms) |
(3) |
< 1.5 |
< 1.5 |
< 1.5 |
< 1.5 |
< 6 |
< 1.5 |
|
Largura de banda (Hz) |
≥90 |
≥200 |
≥200 |
≥200 |
200 |
≥50 |
200 |
|
Fator de escala (lbs/deg/s) |
20000 |
16000 |
16000 |
16000 |
720 |
80000 |
2000 |
|
Repetitividade do fator de escala (ppm) |
< 20 |
< 20 |
< 20 |
< 20 |
< 10 |
< 100 |
< 10 |
|
Desvio de temperatura do fator de escala (ppm) |
100 |
< 100 |
< 100 |
< 100 |
< 100 |
< 300 |
< 100 |
|
Fator de escala não linear (ppm) |
100 |
< 150 |
< 150 |
< 150 |
< 100 |
< 300 |
< 150 |
|
Instabilidade de deslocamento zero (deg/h) |
0.05 |
< 0.1 |
< 0.2 |
< 0.5 |
< 5 |
< 0.02 |
< 2 |
|
Estabilidade de deslocamento zero (10s) (deg/h) |
< 0.5 |
< 1 |
< 2 |
< 5 |
< 20 |
< 0.1 |
< 10 |
|
Caminhada angular aleatória°/√(h) |
< 0.025 |
(3) |
< 6 |
< 15 |
< 60 |
< 0.3 |
< 30 |
|
Desvio de temperatura de deslocamento zero (1σ) (degrados/Hr) |
< 5 |
< 0.05 |
< 0.1 |
< 0.25 |
< 1 |
< 0.005 |
< 0.5 |
|
Desvio de temperatura de deslocamento zero (1σ) (degrados/Hr) |
< 0.5 |
< 10 |
< 20 |
< 30 |
100 |
5 |
< 100 |
|
Zero repetibilidade de deslocamento (1σ) (degrados/Hr) |
< 0.5 |
< 1 |
< 5 |
< 10 |
30 |
< 0.5 |
< 30 |
|
Ruído de banda larga (degrados/s) |
< 0.15 |
< 0.5 |
< 2 |
(3) |
5 |
< 0.1 |
< 5 |
|
Sensibilidade do valor G°/h/g) |
< 1 |
< 0.35 |
< 0.5 |
< 0.4 |
< 1.5 |
< 0.015 |
< 1 |
|
Erro de retificação de vibrações°/hr/g (rms)) |
< 1 |
< 1 |
< 1 |
(3) |
< 4 |
< 1 |
(3) |
|
Choque (com potência) ((g, 1 ms) |
500 |
||||||
|
Resistência ao choque (sem energia) (g, 10 ms) |
10000 |
||||||
|
Vibração (com potência) (grm, espectro filtrado) |
18 |
||||||
|
Temperatura de funcionamento (°C) |
-40~+85 |
||||||
|
Temperatura de armazenamento (°C) |
-55~+125 |
||||||
|
Tensão de alimentação (V) |
5±0.25 |
||||||
|
Corrente (mA) |
45 |
||||||
Principais características
100% de componentes produzidos no mercado interno
Dimensões de embalagem pequenas
Alta precisão, amplo intervalo de medição e alta resistência a choques
Ampla gama de temperaturas de funcionamento
Saída totalmente digital
Aplicações
Unidade de medição inercial (IMU)
Aviônica
Controle da Atitude
Sistema de estabilização da plataforma
Navegação com GPS
Sistema de navegação de UAV
Robótica
Pesquisa do Norte, Posicionamento Sonar
Navegação e controlo marítimo
Figura 1 Aplicar imagens
