Tempat asal:
CINA
Nama merek:
Liocrebif
Sertifikasi:
GJB 9001C-2017
Nomor model:
LKF-MSU203
Dokumen:
MOQ: 1
Ukuran: P(4.48) * L(3.86) * T(2.15) cm
Nomor Spesifikasi: LKF-MSU203

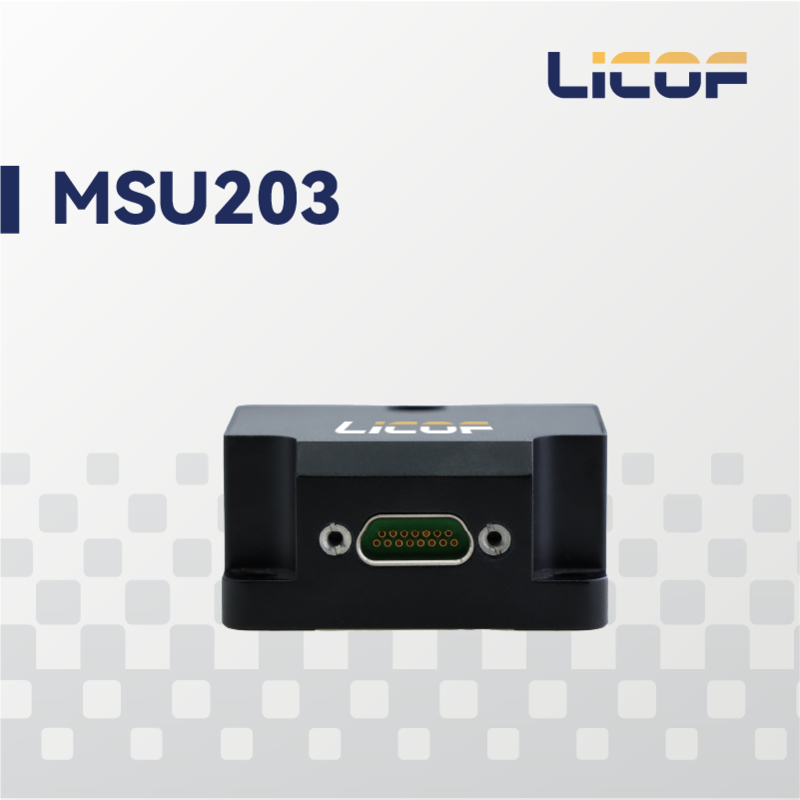

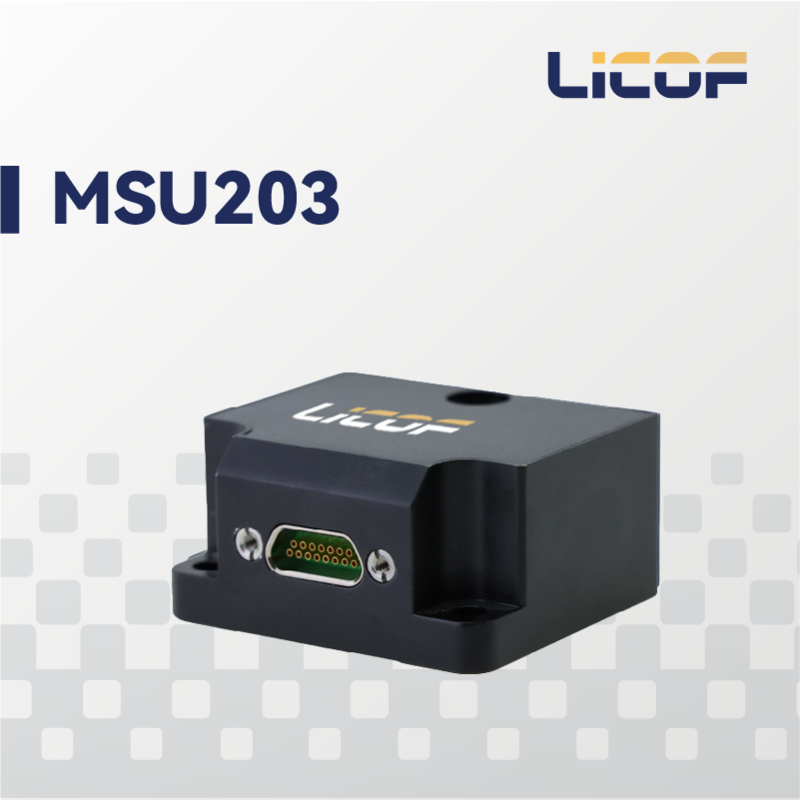

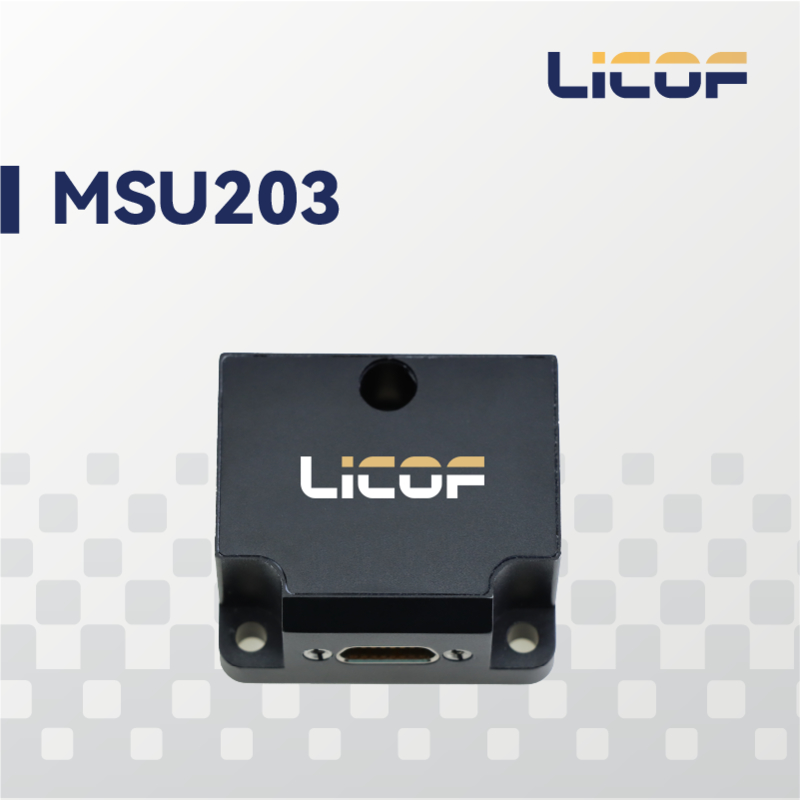

Modul pengukuran inersia MEMS LKF-MSU203 adalah unit pengukuran inersia MEMS (IMU) enam sumbu yang sangat andal dan hemat biaya. Modul ini banyak diterapkan dalam bidang navigasi, kontrol, dan pengukuran yang diwakili oleh kendaraan, kapal, dan UAV. Seluruh sistem mengadopsi komponen elektronik yang sepenuhnya diproduksi di dalam negeri. Giroskop dan akselerometer bawaan mengadopsi teknologi sensor inersia MEMS produksi dalam negeri yang canggih. Konfigurasi perangkat keras dan perangkat lunak yang disesuaikan tersedia untuk modul pengukuran inersia seri LKF-MSU203 untuk memenuhi beragam permintaan pengguna.
| Parameter | Indeks Teknis |
|---|---|
| Giroskop | |
| Rentang Pengukuran (°/dtk) | ±500 |
| Bias Suhu Penuh (°/jam, 3σ) | ≤30 |
| Stabilitas Bias (°/jam, jendela rata-rata 10 detik) | ≤2 |
| Ketidakstabilan Bias (°/jam, varians Allan, tipikal) | ≤0.1 |
| Pengulangan Bias (°/jam) | ≤1 |
| Angular Random Walk (°/√jam) | ≤0.1 |
| Nonlinearitas Faktor Skala (ppm) | ≤100 |
| Kesalahan Cross-Coupling (rad) | ≤0.001 |
| Bandwidth (Hz) | ≥200 Hz |
| Akselerometer | |
| Rentang Pengukuran (g) | ±30 |
| Bias Suhu Penuh (mg, 3σ) | ≤2 |
| Stabilitas Bias (µg, jendela rata-rata 10 detik) | ≤50 |
| Ketidakstabilan Bias (µg, varians Allan, tipikal) | ≤30 |
| Pengulangan Bias (µg) | ≤50 |
| Velocity Random Walk (m/dtk/√jam) | ≤0.03 |
| Nonlinearitas Faktor Skala (ppm, input ±1g) | ≤100 |
| Kesalahan Cross-Coupling (rad) | ≤0.001 |
| Bandwidth (Hz) | ≥200 Hz |
| Karakteristik Fisik | |
| Tegangan Suplai (V) | 5~12 (riak ≤100 mV) |
| Konsumsi Daya Steady-State (W) | ≤2 |
| Waktu Startup (dtk) | ≤2 |
| Tingkat Pembaruan Data Maksimum (Hz) | 2000 |
| Dimensi Keseluruhan (mm*mm*mm) | 44.8*38.6*21.5 |
| Berat (g) | 52±5 |
| Lingkungan Operasi | |
| Suhu Operasi (°C) | -40 ~ 80 |
| Suhu Penyimpanan (°C) | -55 ~ 85 |
| Getaran (g, RMS, 20~2000 Hz) | 6.06 |
| Guncangan (g, pulsa setengah sinus 1 ms) | 500 |
| Nomor Pin | Definisi | Catatan |
|---|---|---|
| 8 | POWER_IN | Rentang catu daya: 5 V ~ 12 V (riak output ≤ 100 mV) |
| 15 | GND | |
| 6 | RS232_TXD1 | Antarmuka komunikasi RS232 |
| 5 | RS232_RXD1 | |
| 3 | GND | |
| 10 | RS422 R+ | M1: Antarmuka komunikasi RS422 |
| 2 | RS422 R- | |
| 9 | RS422 T+ | |
| 1 | RS422 T- | |
| 14 | RS232_TXD2 | M2: Antarmuka komunikasi RS232, mendukung input modul GNSS eksternal untuk penandaan waktu |
| 7 | RS232_RXD2 | |
| 13 | GND | |
| 11 | PPS_IN | |
| 4 | TOV | Port IO serbaguna, level logika 3.3 V, aktif pada tepi naik |
| 12 | GND |
