محل منبع:
چین
نام تجاری:
Liocrebif
گواهی:
GJB 9001C-2017
شماره مدل:
LKF-F2X70

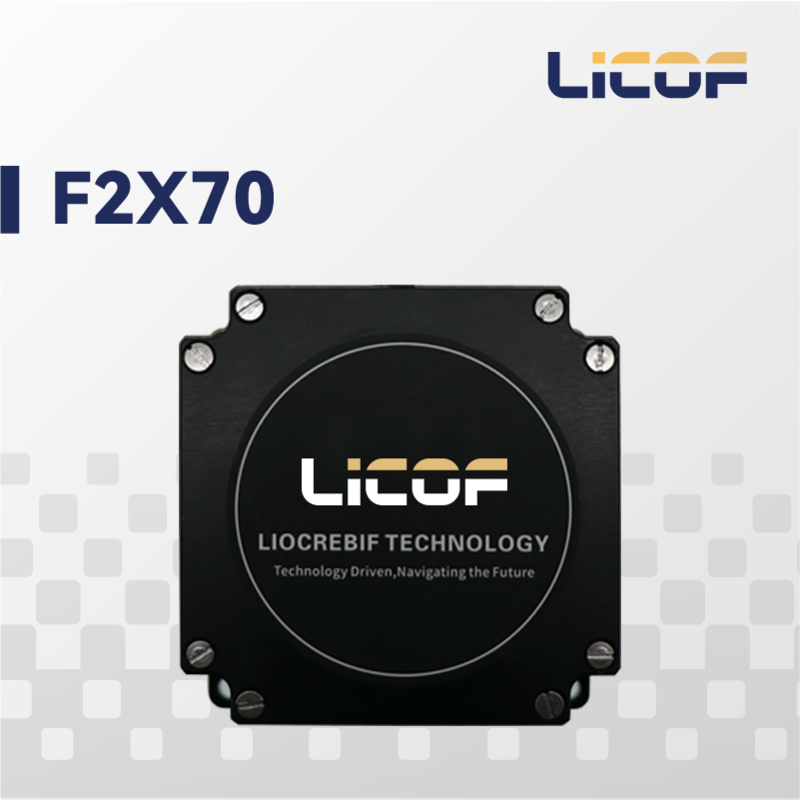

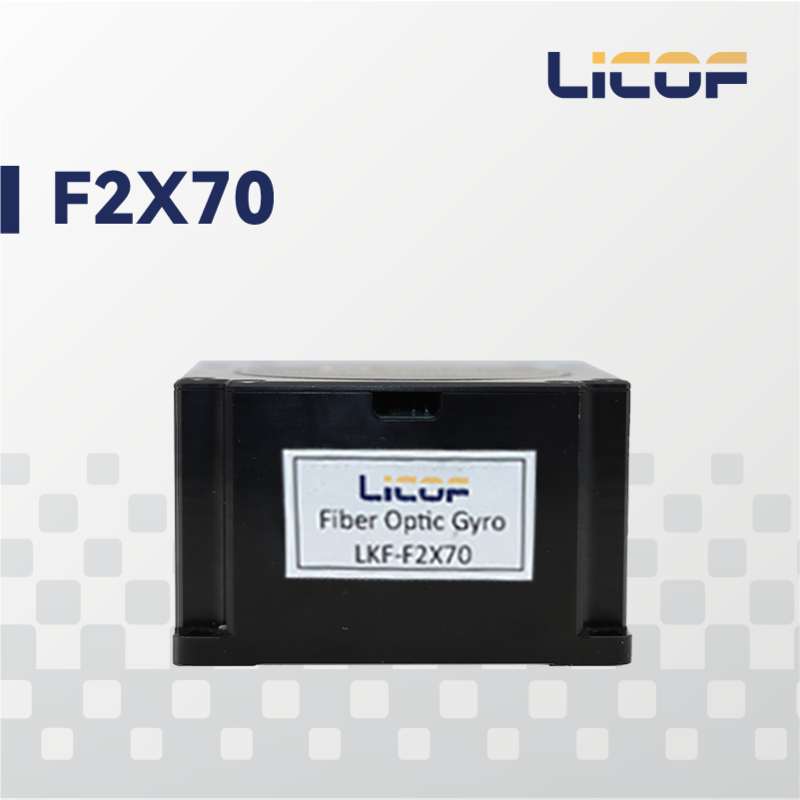

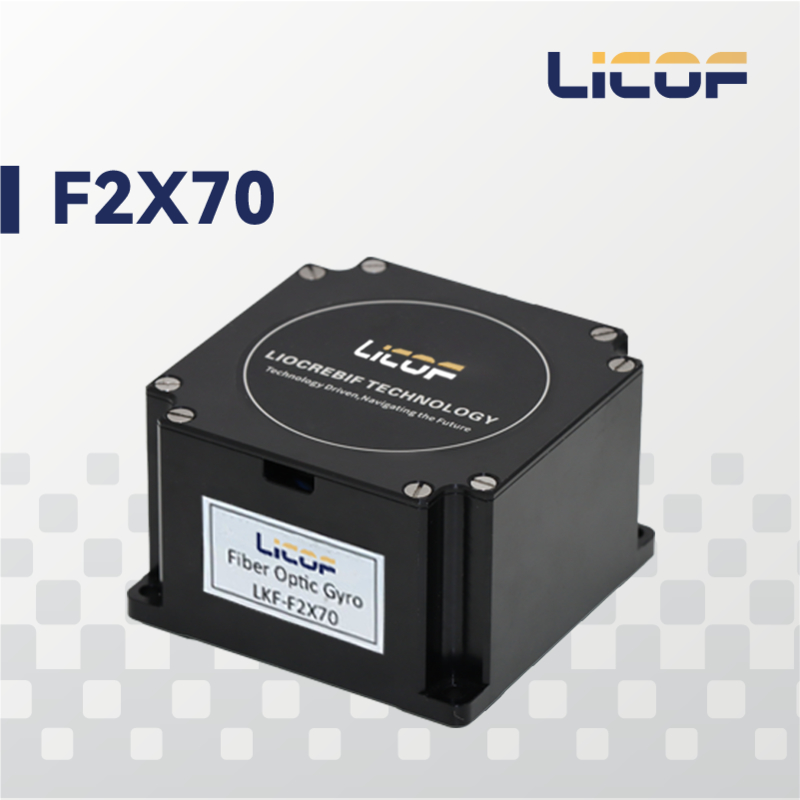

مقدمه
LKF-F2X70 یک سنسور سرعت زاویه ای بی وقفه بر اساس اثر بصری Sagnac است که برای اندازه گیری سرعت زاویه ای حامل در امتداد محور حساس محصول استفاده می شود. The angular rate sensing unit of this product is an optical fiber coil and a digital closed-loop detection circuit is used to extract the optical path difference of the optical fiber coil sensitive to the clockwise and counterclockwise propagation light caused by the external physical angular velocity، و در عین حال، سیگنال تفاوت مسیر نوری به یک سیگنال ولتاژ تبدیل می شود. بازخورد و کنترل حلقه بسته، مدولاسیون و دمودولاسیون سیگنال را تحقق می بخشد.و هدف تشخیص سیگنال سرعت زاویه ای با دقت بالا را به دست آورد.
با کاهش قطر بیرونی فیبر به 135μm,راه حل فیبر ضخیم PM به شدت اندازه کویل های فیبر را کاهش می دهد و عملکرد دقیقی در کویل های فیبر را ارائه می دهد که برای کوچک کردن FOG ها استفاده می شود.کویل ها با دقت از طریق روش تقارن چهار قطبی پیچیده می شوند.جیروس های فیبر نوری کوچک دارای مزایایی عالی از جمع و جور و مقرون به صرفه هستند و برای یکپارچه سازی آسان و ایده آل برای پهپاد ، کپسول فوتو الکتریکی ، پلت فرم نوری و غیره هستند.
جدول 1 پارامترهای عملکرد LKF-F2X70 FOG دو محوری
|
ثبات تعصب
|
≤0.20°/ساعت (1σ,10s)
|
2 ساعت تست مستمر، 10 ثانیه نتایج صاف کردن
|
|
زمان ثبات
|
<100s
|
|
|
تکرار تعصب
|
≤0.2°/ساعت (1σ)
|
نتایج محاسبه شده از 3 داده آزمایش
|
|
قطعنامه
|
≤0.2°/ساعت (1σ)
|
|
|
فاکتور پیاده روی تصادفی
|
≤0.02°/
|
|
|
تکرار تعصب در دمای کامل
|
≤0.5°/ساعت
|
|
|
عدم خطی بودن فاکتور مقیاس
|
≤20 ppm ((1σ)
|
دمای اتاق
|
|
تکرار پذیری فاکتور مقیاس
|
≤50 ppm ((1σ)
|
دمای اتاق
|
|
محدوده پویا
|
±400°/s
|
|
|
پهنای باند
|
≥500 هرتز
|
|
|
دمای کار
|
-40°C+65°C
|
|
|
دمای ذخیره سازی
|
-50°C+70°C
|
|
|
وضعیت ارتعاش
|
4.2g، 20 هرتز 2000 هرتز
|
|
جدول 2رابط الکتريکي گايروسکوپ از رابط J30-15ZK استفاده ميکنه
|
پین |
تعریف پین |
علامت |
رنگ سیم |
|
1 |
پورت سریال T+ |
TX+ |
زرد |
|
2 |
پورت سریال T- |
تکس |
نارنجی |
|
3 |
پورت سریال R+ |
RX+ |
آبی |
|
4 |
پورت سریال R- |
RX- |
سبز |
|
5,13 |
قدرت 5 ولت |
+5V |
قرمز |
|
6,7 |
زمین برق |
GND |
سیاه |
ویژگی های اصلی
درجه بالایی از مهندسی، بسیار مقرون به صرفه
طراحی جامد خالص با سازگاری قوی با محیط زیست
عمر طولانی و قابلیت اطمینان بالا، MTBF 20000h
منبع برق واحد (+ 5 ولت) ، طراحی سیستم را ساده کنید
خروجی رابط الکتریکی RS-422 دیجیتال کامل
درخواست
کپسول فوتو الکتریکی / سیستم کنترل پرواز
واحد اندازه گیری بی وقفه
نقشه برداری و نقشه برداری، ردیابی خط ناوبری بی وقفه
دستگاه ثبات پلتفرم، ارتباطات موبایل
شکل 1 ابعاد ساختار خارجی
