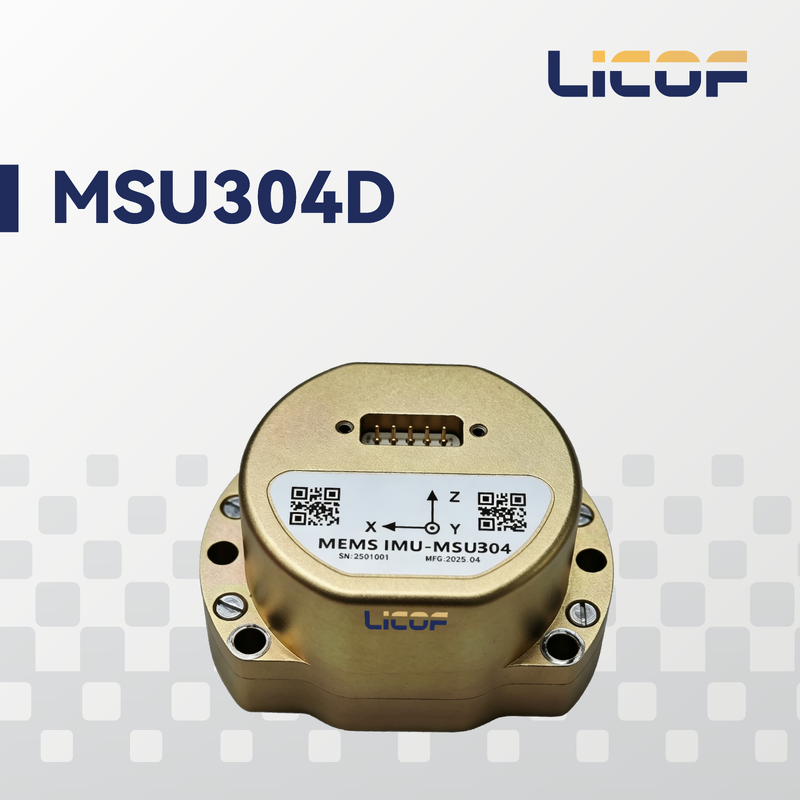

Seri LKF-MSU304D dari Liocrebif adalah modul pengukuran inersia MEMS enam sumbu yang andal dan hemat biaya, dirancang untuk aplikasi navigasi, kontrol, dan pengukuran pada kendaraan, kapal, dan UAV. Modul ini menampilkan giroskop dan akselerometer yang bersumber dari dalam negeri dalam struktur yang kokoh yang direkayasa untuk lingkungan getaran jangka panjang seperti survei udara. Kompensasi suhu penuh yang komprehensif memastikan akurasi pengukuran yang konsisten selama operasi yang diperpanjang, dengan konfigurasi perangkat keras dan perangkat lunak yang dapat disesuaikan tersedia untuk memenuhi persyaratan pengguna tertentu.
| Parameter | MSU304D |
|---|---|
| Giroskop | |
| Rentang (°/dtk) | ±400 |
| Bias Suhu Penuh (°/jam, 3σ) | ≤1 |
| Stabilitas Bias (°/jam, rata-rata 10 detik.) | ≤0.15 |
| Ketidakstabilan Bias (°/jam, Allan, tipikal) | ≤0.05 |
| Pengulangan Bias (°/jam, suhu konstan.) | ≤0.15 |
| Jalan Acak Sudut (°/√h) | ≤0.01 |
| Non-linearitas Faktor Skala (ppm) | ≤50 |
| Kopling Silang (radian) | ≤0.001 |
| Lebar Pita (Hz) | ≥100Hz |
| Akselerometer | |
| Rentang (g) | ±30 |
| Bias Suhu Penuh (mg, 3σ) | ≤0.6 |
| Stabilitas Bias (μg, rata-rata 10 detik.) | ≤10 |
| Ketidakstabilan Bias (μg, allan, tipikal) | ≤3 |
| Pengulangan Bias (μg, suhu konstan.) | ≤10 |
| Jalan Acak Kecepatan (m/dtk/√h) | ≤0.01 |
| Non-linearitas Faktor Skala (ppm, ±1g) | ≤100 |
| Kopling Silang (radian) | ≤0.001 |
| Lebar Pita (Hz) | ≥100Hz |
| Karakteristik Fisik | |
| Catu Daya (V) | 5~12 |
| Daya Keadaan Stabil (W) | ≤2 |
| Waktu Mulai (dtk) | ≤2 |
| Tingkat Pembaruan (Hz, maks) | 2000 |
| Dimensi (mm * mm * mm) | 64.8*47*35.3 |
| Berat (g) | 130±10 |
| Lingkungan Operasi | |
| Suhu Operasi (°C) | -40~80 |
| Suhu Penyimpanan (°C) | -55~85 |
| Getaran (g, RMS) | 20~2000HZ, 6.06 |
| Guncangan (g) | 500/1ms |
