Herkunftsort:
CHINA
Markenname:
Liocrebif
Zertifizierung:
GJB 9001C-2017
Modellnummer:
LKF-MTG200
Technische Merkmale
Entwickelt für den stabilen Kontrollbedarf

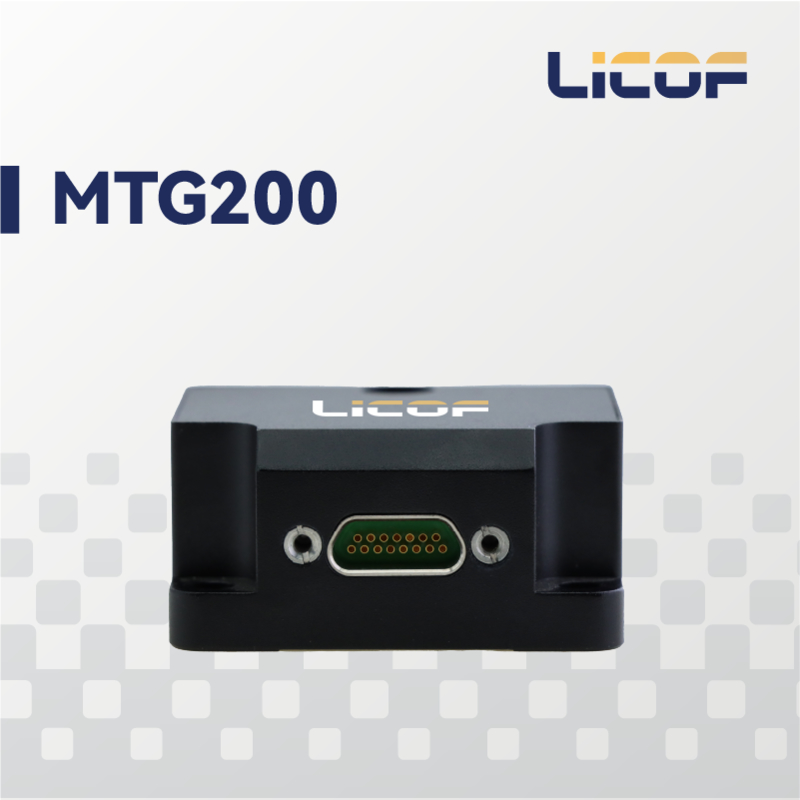

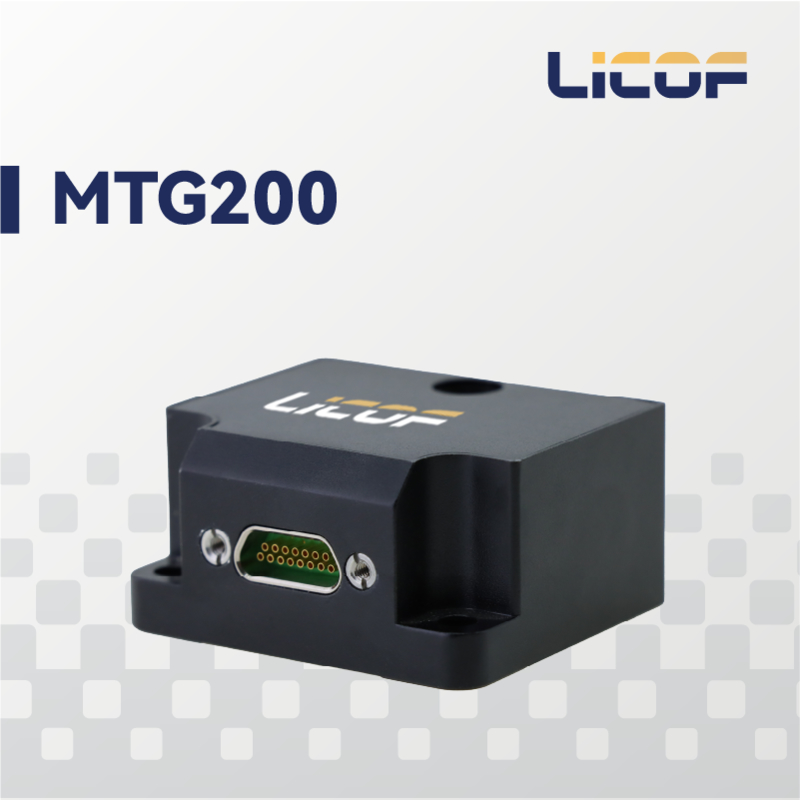

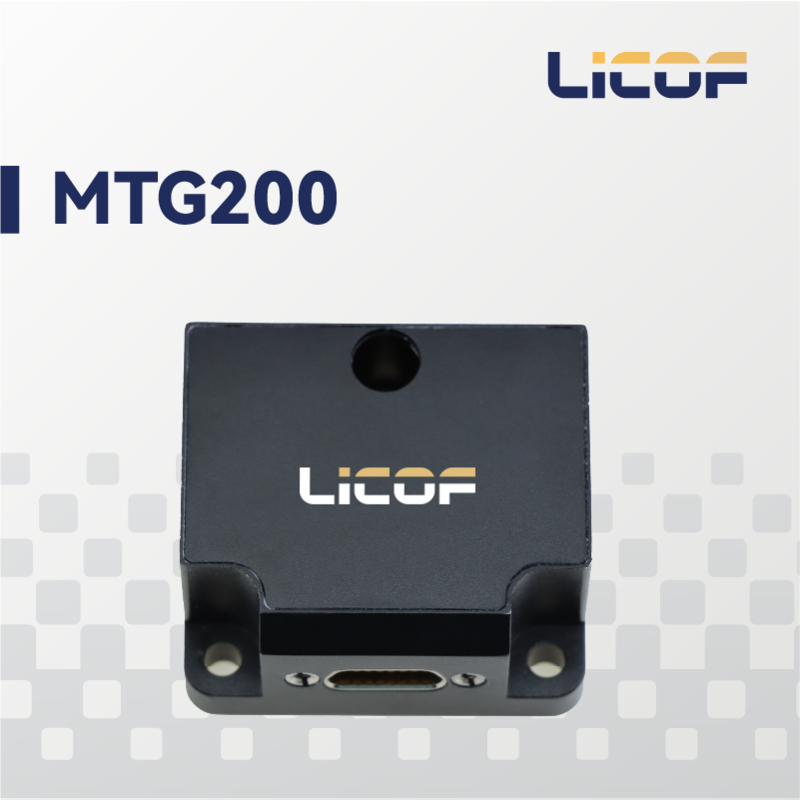

LKF-MTG200 3-Achsen-MEMS-Gyrokombo ist ein sehr zuverlässiger und kostengünstiger 3-Achsen-MEMS-Terminnessensor, der im Bereich der Navigation weit verbreitet werden kann,Kontrolle und Messung durch HaltungsstabilisierungDas MEMS-Gyroskop mit hoher Bandbreite, geringer Latenz und geringer Geräuschbelastung wird im System eingesetzt und hat eine gute mechanische Umgebungsanpassungsfähigkeit.die eine stabile Kontrolle komplexer Produkte gewährleisten kann.
Hochpräzisionsgeräteherstellung und Systemkalibrierungskompensationstechnologie
Das Unternehmen hat eine Reihe von Schlüsseltechnologien während der Forschung und Entwicklung dieses Projekts angesammelt, um die hohe Leistungsfähigkeit des Produkts zu gewährleisten.Das System verwendet eine Hochgeschwindigkeitsprobenahme., statische Fehlerkompensation (Vorurteile, Skalierungsfaktor, Installationsfehler usw. für den gesamten Temperaturbereich),Dynamische Fehlerkompensation und andere Technologien, um sicherzustellen, dass das Produkt bei der Benutzung die beste Leistung erzielt.
Das 3-Achsen-MEMS-Gyrosystem LKF-MG200 nutzt ein MEMS-Gyrosystem mit hoher Bandbreite, geringer Latenz und geringer Geräuschbelastung im System und kann seine Leistung in einer breiten Palette von Temperaturumgebungen beibehalten.eine Vielzahl von Schwingungsniveaus, und kann präzise Winkelbewegungsdaten zur Stabilisierung und Steuerung des Servosystems mit einem Leitkopf liefern.
Tabelle1LKF-MTG200- Ich weiß nicht.Achse MEMS Gyroskop KombinationLeistung
|
MEMS-Gyros |
|
|
Modell |
MTG200 |
|
Bereich (- Nein./s) |
±500 |
|
Voreingenommenheit (- Nein./h,3σ.Vollzeit.) |
≤30 |
|
Biasstabilität (- Nein./h, 10 Sekunden Glättung) |
≤3 |
|
Biasstabilität (- Nein.(H, Allan) |
≤0.1 |
|
Wiederholbarkeit von Bias (- Nein./h) |
≤1 |
|
Zufällige Wanderung in Winkelform(°/√h) |
≤0.1 |
|
Begriff bezogen auf g (°/h/g) |
≤0.5 |
|
Nichtlinearität des Skalenfaktors (ppm) |
≤100 |
|
Bandbreite (Hz) |
250 |
|
System |
|
|
Stromversorgung (V) |
5±0.2 |
|
Leistung (W) |
≤1.5 |
|
Startzeit (n) |
2 |
|
Kommunikationsschnittstelle |
1 × RS-422, 1 × synchroner Ausgang, 1 × synchroner Eingang |
|
Aktualisierungsrate (Hz) |
2 kHz |
|
Abmessungen (mm × mm × mm) |
44.8×38.6×21.5 |
|
Gewicht (g) |
≤50 |
|
Arbeitsumfeld |
|
|
Betriebstemperatur (°C) |
- 40- Ich weiß.80 |
|
Lagertemperatur (°C) |
- 55- Ich weiß.85 |
|
Vibration (g),Rms) |
7.72 |
|
Schocks (g) |
1000 g(1 ms) |
Tabelle 2Die elektrische Schnittstelle des Gyroskops
|
Ausrüstung |
Definition |
Anmerkungen |
|
8 |
Ausrüstung |
5-12 V Stromversorgung |
|
15 |
GND |
|
|
10 |
RS422 R+ |
RS422-Schnittstelle |
|
2 |
RS422 R- |
|
|
9 |
RS422 T+ |
|
|
1 |
RS422 T- |
|
|
13 |
GND |
|
|
11 |
PPS_IN |
PPS-Signalanzug |
|
4 |
Die Zulassung |
Allzweck-Eingang/Ausgang (GPIO), 3,3-Volt-Logikniveau, bei steigender Kante ausgelöst |
|
12 |
GND |
Hauptmerkmale
100%ige Lokalisierung der Komponenten
Stellenaustausch für STIM210
Hohe Leistung, geringe Größe
Niedriges Gewicht, geringer Stromverbrauch
Hohe Bandbreite, geringe Latenzzeit
- 40°Cbis +80°CVolltemperaturkalibrationskompensation
Hochgeschwindigkeitsprobenahme von 2 kHz
Widerstandsfähig gegen raue mechanische Umgebungen
Mit Software-Online-Upgrade-Funktion
Anwendungen
Steigerung des Führkopfes
Haltungskontrolle
mit einer Breite von nicht mehr als 20 mm
Servo-Steuerung
Stabile Plattform
Abbildung 1 Umriss Struktur Dimension Diagramm
