Lieu d'origine:
CHINE
Nom de marque:
Liocrebif
Certification:
GJB 9001C-2017
Numéro de modèle:
LKF-F3X100
Introduction au projet

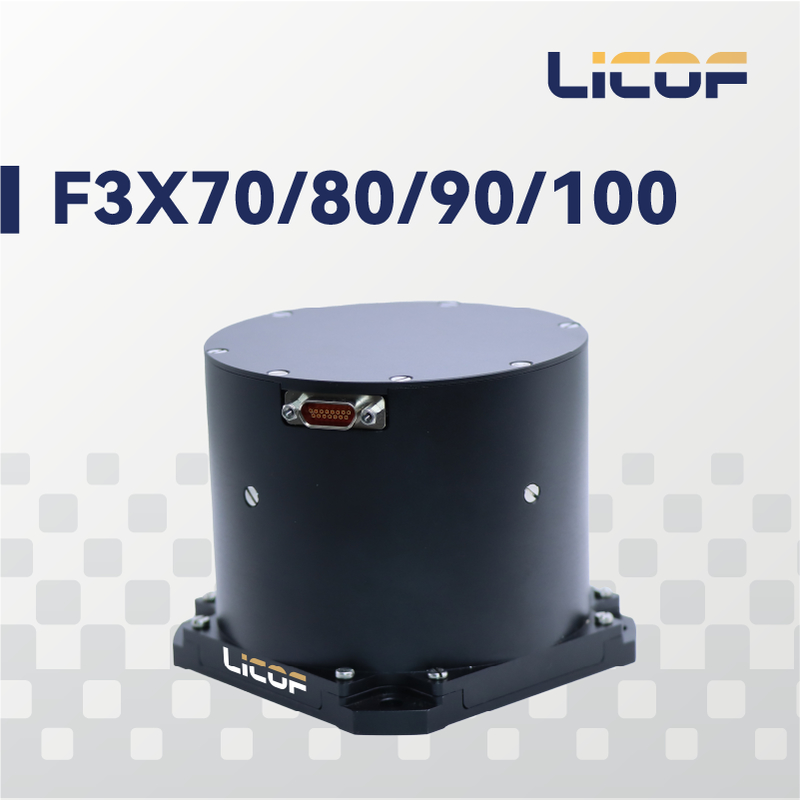

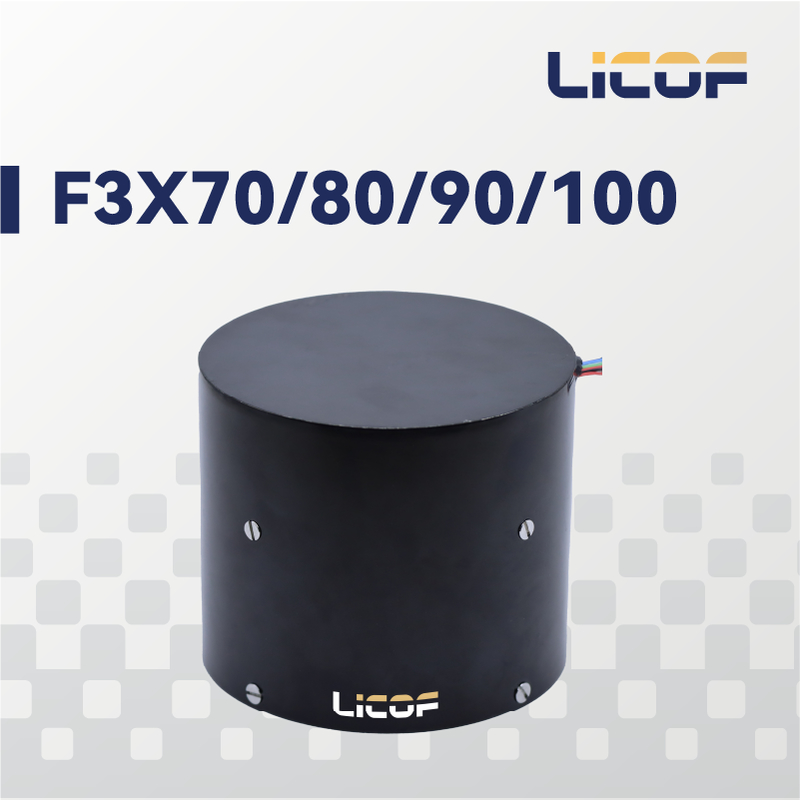

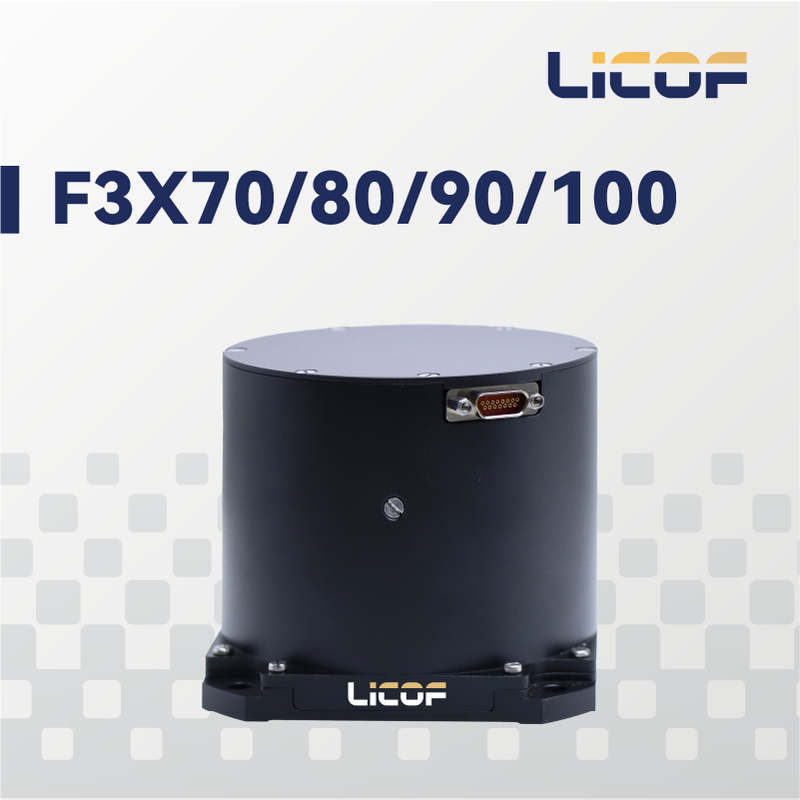

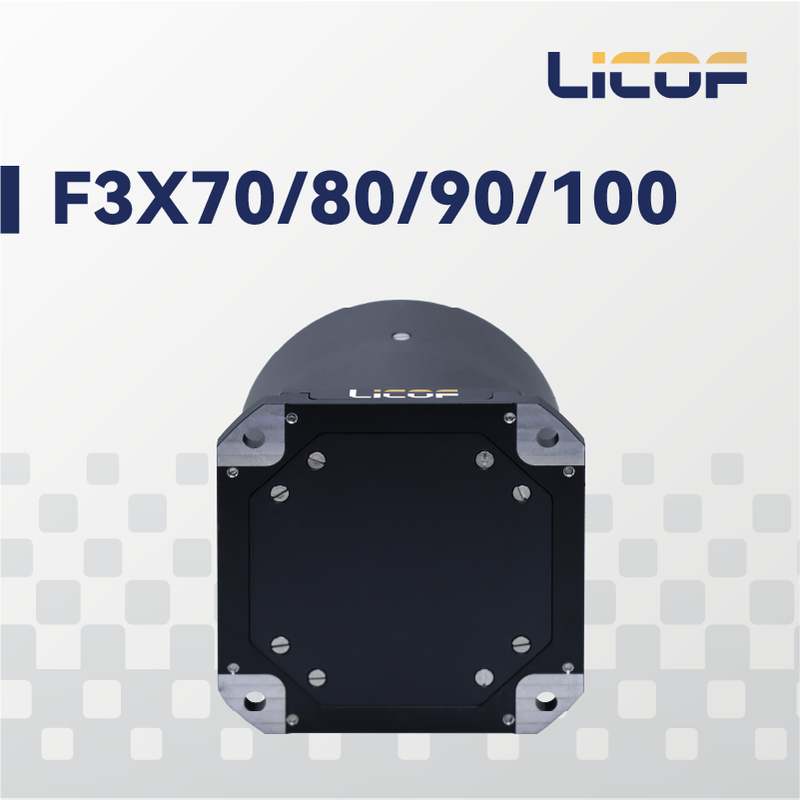

Le gyroscope à fibre optique, en tant que nouveau type de gyroscope à l'état solide, présente les avantages d'un démarrage rapide, d'une large plage de mesure et d'une fiabilité élevée.LKF-F3X100-IMU type fibre optique ensemble d'inertie gyroscopique est conçu pour les besoins des applications de fond de moyenne et basse précision, adoptant une conception de technologie partagée à trois axes, à faible coût et performances stables; la structure adopte le package intégré de circuit optique et de circuit, structure simple, installation facile,et il peut être appliqué dans le système de navigation et de guidage, mesure et contrôle de l'attitude des petits missiles, des bombes guidées, etc.
En réduisant le diamètre extérieur de la fibre à 135 μm,La solution mince de fibres PM réduit extrêmement la taille des bobines de fibres et offre une performance de précision exceptionnelle dans les bobines de fibres, qui est appliquée pour la miniaturisation des FOG.les bobines sont enroulées avec précision par la méthode de symétrie quadrupolaire.
Applications aérospatiales Dans les applications aérospatiales, des gyroscopes à fibres optiques interférométriques de haute précision sont généralement utilisés.L'unité inertielle gyro en fibre optique LKF-F3X100-IMU peut fournir à l'avion une vitesse angulaire tridimensionnelle, la position, l'angle d'attaque et l'angle de glissement latéral pour suivre et mesurer les lancements de fusées.
|
Gyroscope à fibre optique |
Indice |
|
|
Le type |
H est |
M |
|
Répétabilité du biais à température ambiante (en fois, en jours) (o/h) |
≤ 005 |
≤ 01 |
|
Stabilité du biais à température constante (o/h) |
≤ 005 |
≤ 01 |
|
Répétabilité par facteur d'échelle à température ambiante (ppm) |
≤ 20 |
≤ 20 |
|
Asymétrie du facteur d'échelle à température constante (ppm) |
≤ 20 |
≤ 20 |
|
Facteur d'échelle non linéaire à température constante (ppm) |
≤ 30 |
≤ 30 |
|
Limite (o/h) |
≤ 0,1 o/h |
|
|
Plage de vitesse angulaire (o/s) |
-500 à +500 o/s |
|
|
Largeur de bande (Hz) |
≥ 200 |
|
|
Dimension (mm) |
100 fois 100 fois 95 |
|
|
Poids (g) |
1100±50 (avec accéléromètre) |
|
|
Température de fonctionnement (°C) |
-45 à +65 |
|
|
Accéléromètre au quartz |
||
|
Je ne veux pas. |
Nom de l'article |
Exigence technique |
|
1 |
Autonomie (g) |
≥ ± 30 |
|
2 |
Coefficient de température par facteur d'échelle (ppm /°C) |
≤ 60 |
|
3 |
Stabilité mensuelle du facteur d'échelle (ppm) |
≤ 60 |
|
4 |
Bias (mg) |
≤ ± 7 |
|
5 |
Coefficient de température de biais (μg /°C) |
≤ 60 |
|
6 |
Stabilité mensuelle du biais (μg) |
≤ 60 |
|
7 |
Coefficient non linéaire de deuxième ordre (μg/g2) |
≤ 60 |
|
8 |
Angle de montage (") |
≤ 200 |
|
9 |
Perspectives |
Pas de rayures, de fissures, de corrosion |
Tableau 2L'interface électrique du gyroscope utilise le connecteur J30-15ZK
|
Les données de sortie doivent être fournies à l'utilisateur conformément à l'annexe I. |
||
|
J30J-15ZK |
Définir |
Nom de l'entreprise |
|
5, 13 |
+ 24 V |
Combinaison d'inertie Énergie |
|
6, 7 |
+24V (sur le sol) |
|
|
1 |
T3+ |
Port de série |
|
2 |
T3- |
|
|
3 |
R3+ |
|
|
4 |
R3- |
|
|
11 |
T2+ |
Port série de sortie de données de l'UMI |
|
12 |
T2- |
|
|
14 |
T1+ |
Débogage des ports série |
|
15 |
T1- |
|
|
9 |
R1+ |
|
|
10 |
R1- |
|
Principales caractéristiques
Ingénierie de haut niveau, très rentable
Conception à l'état solide pur avec une forte adaptabilité environnementale
Sortie de l'interface électrique RS-422 entièrement numérique
Application du projet
Guidance de navigation
Systèmes de mesure et de contrôle de l'attitude pour les petits missiles et les bombes guidées
Fig. 1 Dimensions de la structure extérieure
