Lugar de origem:
CHINA
Marca:
Liocrebif
Certificação:
GJB 9001C-2017
Número do modelo:
LKF-J599 MT

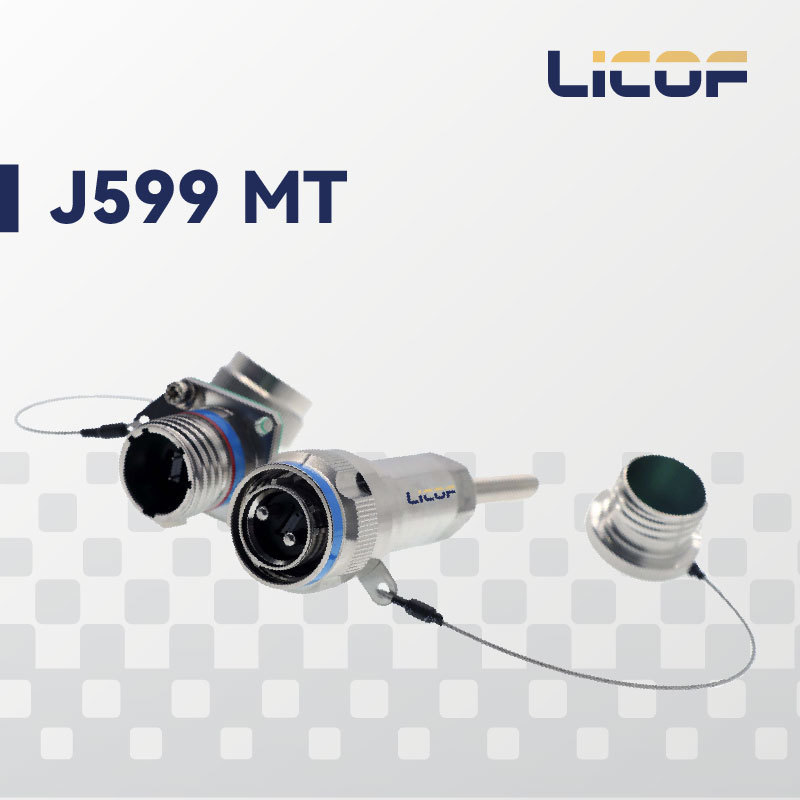

Os conectores de fibra óptica da série J599 MT apresentam um design de conexão rápida de três roscas com um mecanismo anti-afrouxamento. Eles incluem um sistema de posicionamento de cinco chaves com funcionalidade de acoplamento cego e anti-inserção incorreta, bem como resistência à vibração. Os conectores são construídos em aço inoxidável 316L ou liga de alumínio, oferecendo baixa perda de inserção e alta confiabilidade. Os componentes de fibra óptica são removíveis, facilitando a instalação no local. O produto utiliza componentes de contato de fibra óptica MT padrão de 12 ou 24 núcleos, oferecendo desempenho confiável, operação simples e alta integração. O produto suporta transmissão de sinal óptico de alta densidade com configurações de 12 canais, 24 canais, 48 canais, 96 canais e mais.
Tabela 1 J599 MTParâmetros principais
|
Perda de inserção |
≤0,6 dB |
|
Perda de retorno |
≥20 dB (PC multimodo) ≥40 dB (PC monomodo) ≥60 dB (APC monomodo) |
|
Temperatura de operação |
-40°C ~ +80°C |
|
Vibração |
10 Hz a 2000 Hz, densidade espectral de potência 0,06 g²/Hz |
|
Choque |
490 m/s² duração 11 ms |
|
Vida mecânica |
500 vezes |
|
Teste de névoa salina |
500 horas (Classe K, aço inoxidável passivado) 500 horas (Classe W, liga de alumínio cadmiada) 48 horas (Classe F, liga de alumínio niquelada) |
Tabela 2 Dimensões da estrutura externa (Veja mais na Figura 1)
|
Número da carcaça |
Código da carcaça |
A máx. |
Rosca |
L máx. |
|
09 |
A |
21,80 |
M12x1-6g |
32 |
|
11 |
B |
25,00 |
M15x1-6g |
32 |
|
13 |
C |
29,40 |
M18x1-6g |
32 |
|
21 |
G |
41,70 |
M31x1-6g |
32 |
Principais características
Em conformidade com a interface GJB599A (MIL-DTL-38999) Série III
O conector usa um mecanismo de identificação e posicionamento circunferencial de cinco chaves para permitir a inserção cega e evitar a inserção incorreta
Apresenta um design de conexão rápida de três roscas com um mecanismo anti-afrouxamento
Componentes de contato de fibra óptica MT padrão de 12 ou 24 núcleos são usados, oferecendo desempenho confiável, operação simples e alta integração. O produto suporta transmissão de sinal óptico de alta densidade com 12, 24,
48 ou 96 canais.
Guia de três estágios limitando: carcaça > pino guia > agulha guia MT
Os componentes de contato MT podem ser retificados usando os métodos PC ou APC
Aplicações
Radar eletrônico
Supercomputadores
Rede central de comunicação
Eletricidade
|
Número da carcaça |
Código da carcaça |
Disposição da conexão e código da conexão |
||||
|
9 |
A |
Código da conexão |
12 |
Código da conexão |
24 |
|
|
Especificação |
1-Mt12 |
Especificação |
1-Mt24 |
|||
|
|
|||||
|
11 |
B |
Código da conexão |
12 |
Código da conexão |
24 |
|
|
Especificação |
1-MT12 |
Especificação |
1-MT24 |
|||
|
|
|
|||||
|
13 |
C |
Código da conexão |
12 |
Código da conexão |
24 |
|
|
Especificação |
1-MT12 |
Especificação |
1-MT24 |
|||
|
|
|
|||||
|
Código da conexão |
2-12 |
Código da conexão |
2-24 |
|||
|
Especificação |
2-MT12 |
Especificação |
2-MT24 |
|||
|
|
|
|||||
|
21 |
G |
Código da conexão |
48 |
Código da conexão |
96 |
|
|
Especificação |
4-MT12 |
Especificação |
4-MT12 |
|||
|
|
|
|||||
