مقدمة

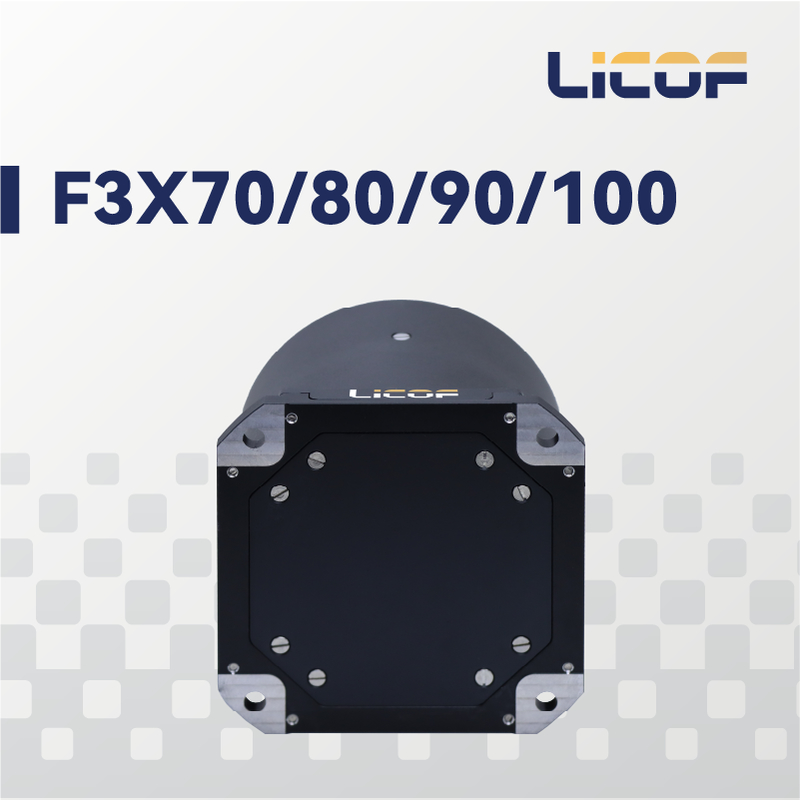

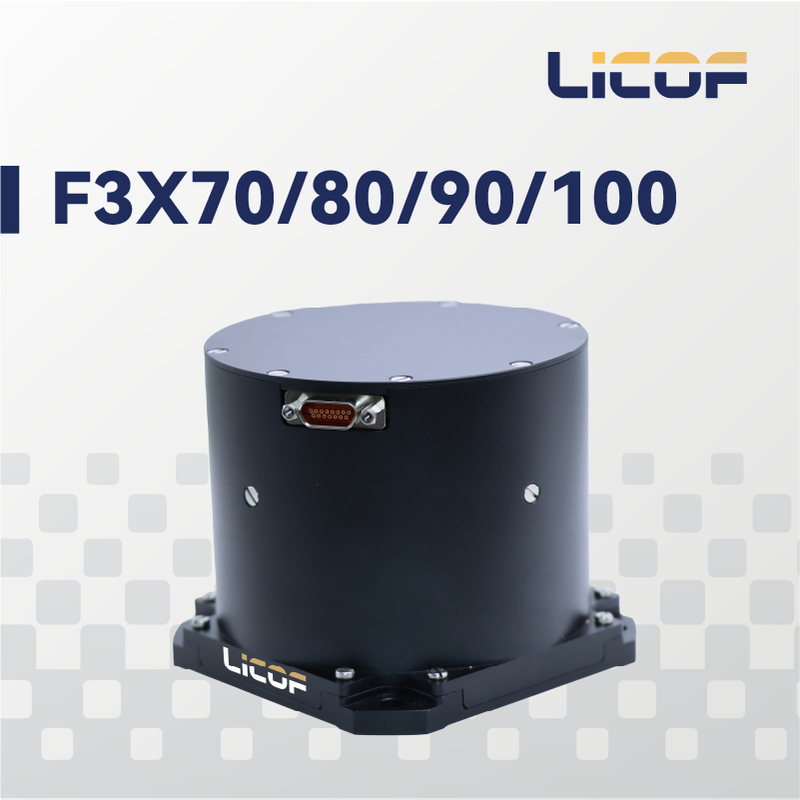

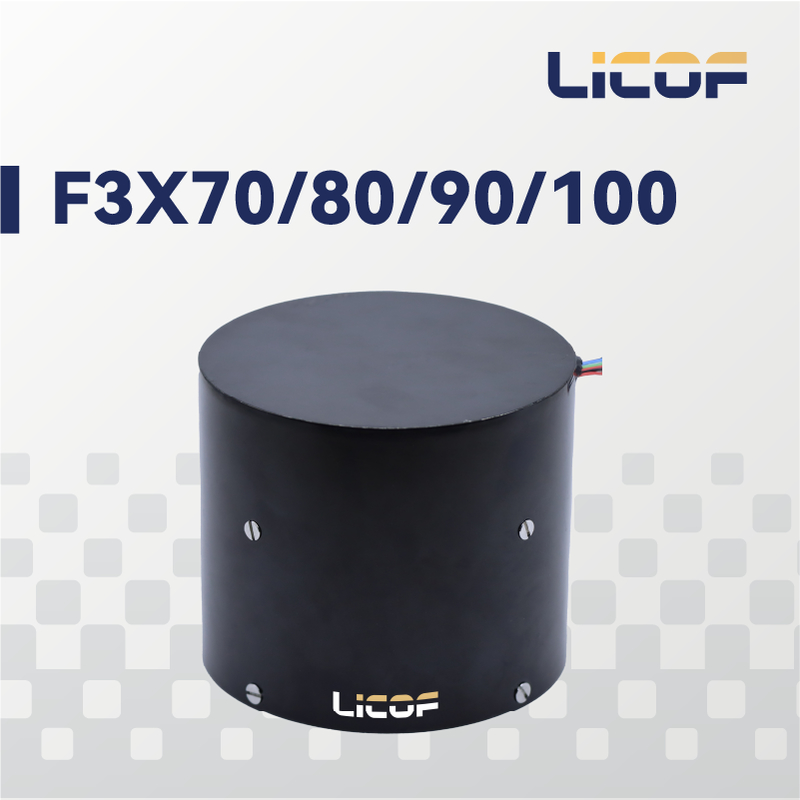

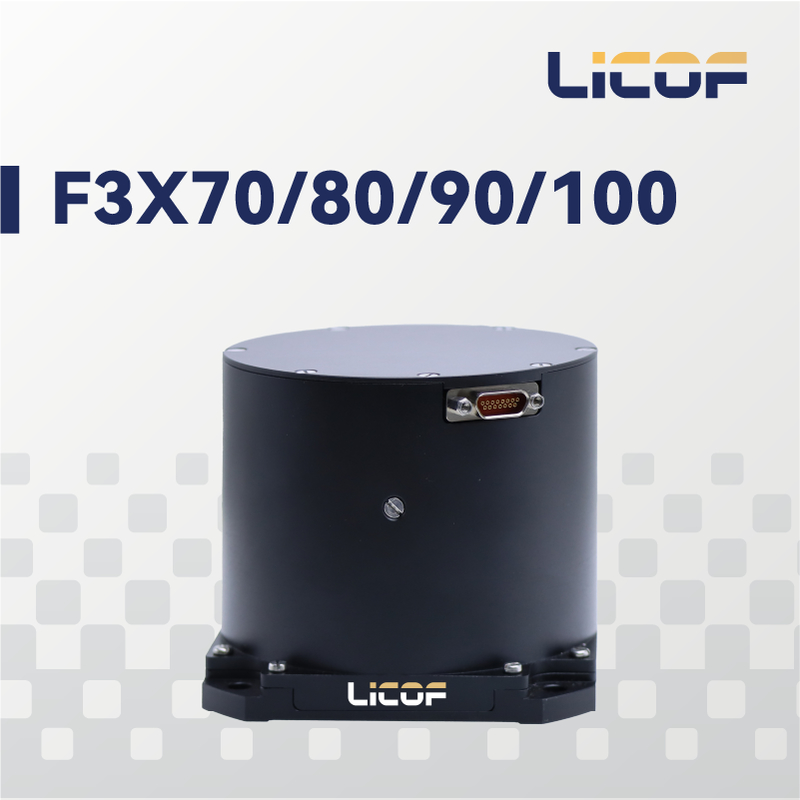

وحدة القياس بالقصور الذاتي LKF-F3X90 هي منتج بالقصور الذاتي تم تطويره لأنظمة توجيه الملاحة وقياس الموقف والتحكم في الصواريخ الصغيرة والقنابل الموجهة. توفر السرعة الزاوية والتسارع الخطي لحركة الحامل معلومات عن الموقف والتحكم في الملاحة للحامل، ويتم إخراج نتائج القياس من خلال المنفذ التسلسلي RS422.
عن طريق تقليل القطر الخارجي للألياف إلى 135 ميكرومتر,يقلل حل الألياف PM الرقيقة بشكل كبير من حجم ملفات الألياف ويوفر أداءً دقيقًا متميزًا في ملفات الألياف، والتي يتم تطبيقها لتصغير FOGs. ويتم لف الملفات بدقة من خلال طريقة التناظر الرباعي.
مع استمرار استنفاد موارد النفط بشكل متزايد وتصبح حالات الاستكشاف والتطوير أكثر تعقيدًا، هناك حاجة إلى الجيروسكوبات وأنظمة الملاحة بالقصور الذاتي ذات الدقة الأعلى والأداء الأكثر موثوقية لقياس المعلمات الهندسية بدقة أثناء عملية الحفر.
|
جيروسكوب الألياف الضوئية |
H |
M |
|
تكرار التحيز في درجة حرارة الغرفة (بالمرات، بالأيام) (درجة/ساعة) |
≤0.1 |
≤0.2 |
|
استقرار التحيز في درجة حرارة ثابتة (درجة/ساعة) |
≤0.1 |
≤0.2 |
|
تكرار عامل المقياس في درجة حرارة الغرفة (جزء في المليون) |
≤30 |
≤50 |
|
عدم تناسق عامل المقياس في درجة حرارة ثابتة (جزء في المليون) |
≤30 |
≤50 |
|
عدم خطية عامل المقياس في درجة حرارة ثابتة (جزء في المليون) |
≤30 |
≤50 |
|
العتبة (درجة/ساعة) |
≤0.2 درجة/ساعة |
|
|
نطاق المعدل الزاوي (درجة/ثانية) |
-500 إلى +500 درجة/ثانية |
|
|
عرض النطاق الترددي (هرتز) |
≥200 |
|
|
الأبعاد (مم) |
90*90*78 |
|
|
الوزن (جم) |
850±50 (مع مقياس التسارع) |
|
|
درجة حرارة التشغيل (درجة مئوية) |
-45 إلى +65 |
|
|
|
|
|
|
مقياس التسارع الكوارتز |
|
|
|
النطاق (جم) |
≥±30 |
|
|
المعامل الحراري لعامل المقياس (جزء في المليون / درجة مئوية) |
≤100 |
|
|
الاستقرار الشهري لعامل المقياس (جزء في المليون) |
≤100 |
|
|
التحيز (ملغ) |
≤±7 |
|
|
المعامل الحراري للتحيز (ميكروجرام / درجة مئوية) |
≤100 |
|
|
الاستقرار الشهري للتحيز (ميكروجرام) |
≤100 |
|
|
معامل عدم الخطية من الدرجة الثانية (ميكروجرام / جم2) |
≤100 |
|
|
زاوية التركيب (") |
≤200 |
|
|
المظهر |
لا خدوش أو تشققات أو تآكل |
|
الجدول 2تستخدم الواجهة الكهربائية للجيروسكوب موصل J30-15ZK
|
J30JZLN9ZKCA000 |
|||
|
الدبوس |
تعريف الدبوس |
لون السلك |
ملاحظات |
|
1,6 |
+5 فولت |
أحمر |
مدخلات الطاقة |
|
2,7 |
GND |
أسود |
|
|
3 |
-5 فولت |
أبيض |
|
|
5 |
T+ |
أصفر |
|
|
9 |
T- |
برتقالي |
|
|
4 |
R+ |
أزرق |
|
|
8 |
R- |
أخضر |
|
الميزات الرئيسية
درجة عالية من الهندسة، فعالة من حيث التكلفة
تصميم الحالة الصلبة النقي مع القدرة على التكيف البيئي القوي
إخراج واجهة كهربائية RS-422 رقمية بالكامل
التطبيق
توجيه الملاحة
أنظمة قياس الموقف والتحكم للصواريخ الصغيرة والقنابل الموجهة
الشكل 1 أبعاد الهيكل الخارجي
