สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Liocrebif
ได้รับการรับรอง:
GJB 9001C-2017
หมายเลขรุ่น:
LKF-MSU300

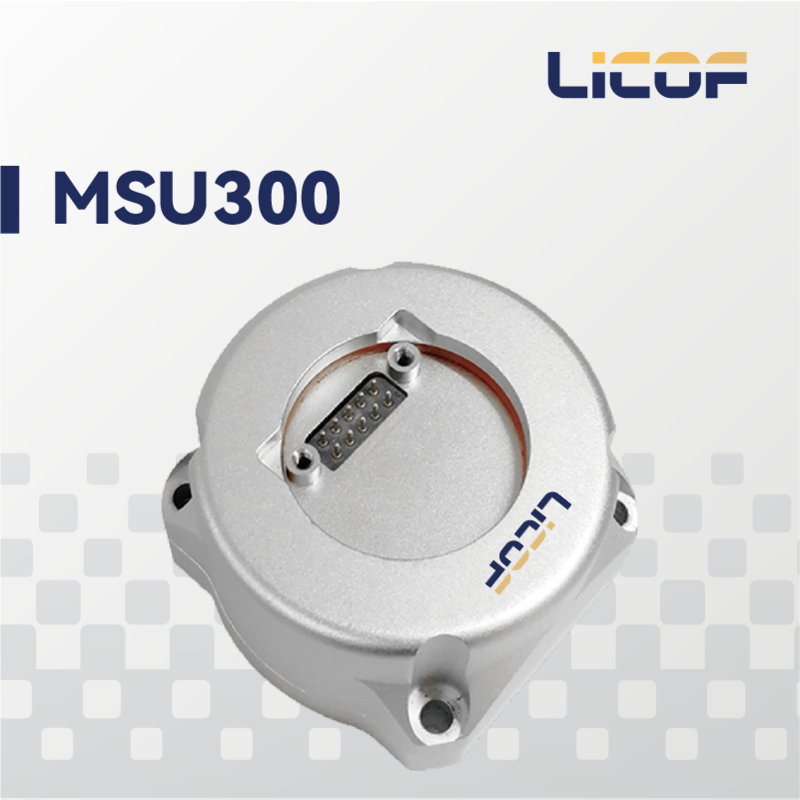

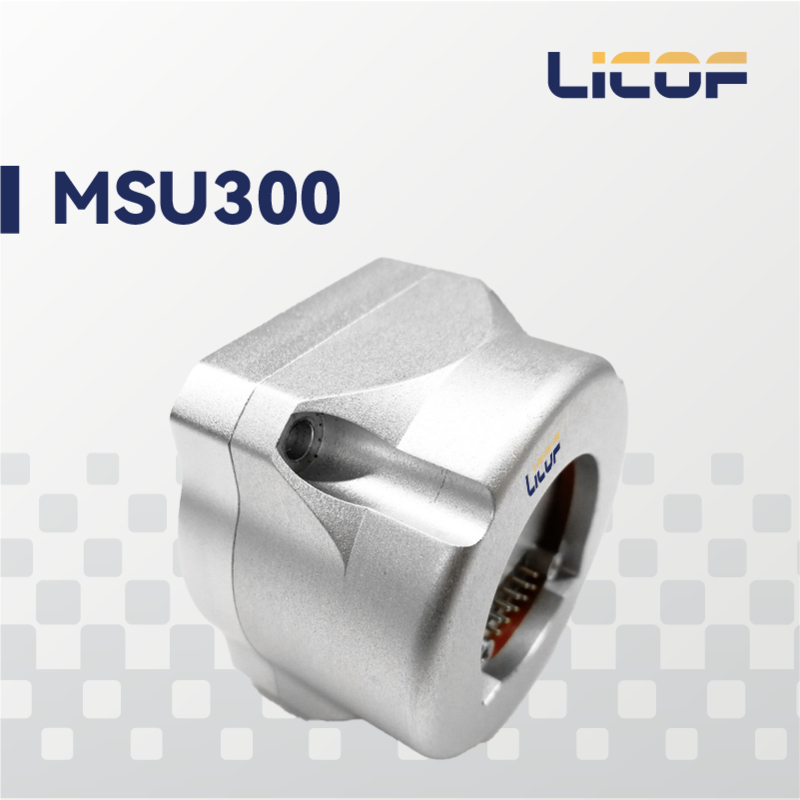

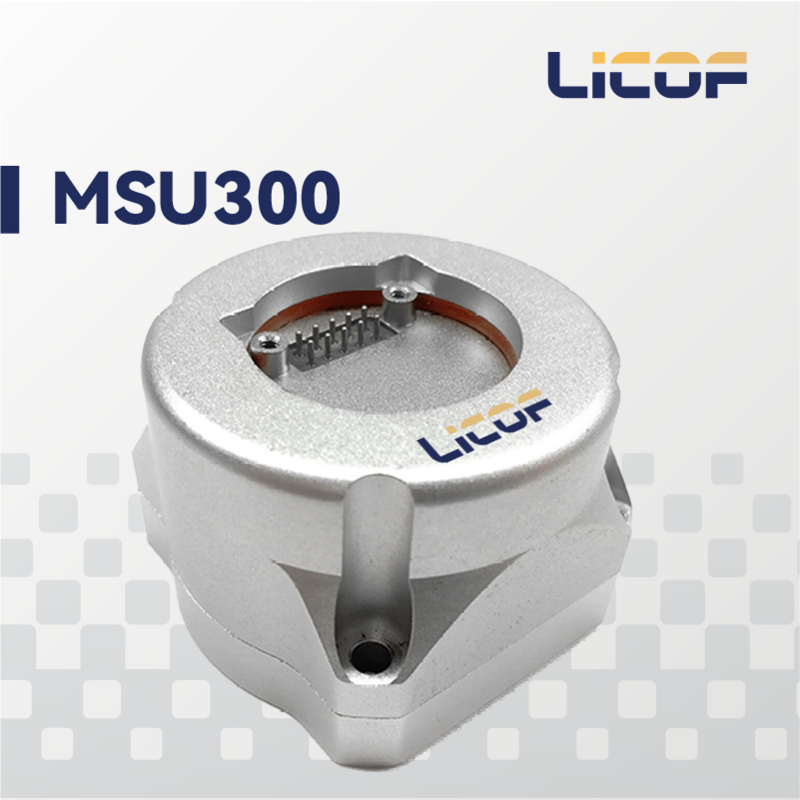

LKF-MSU300 หน่วยวัดความเฉื่อย เมมส์ (อิมู) ความแม่นยำสูง เป็นโมดูลเซ็นเซอร์ความเฉื่อย เมมส์ หกแกนที่เชื่อถือได้สูงและคุ้มค่า ออกแบบมาสำหรับการใช้งานนำทาง ควบคุม และวัดที่หลากหลาย โดยเฉพาะอย่างยิ่งในการนำทางเฉื่อยและการทรงตัวของทัศนคติ
LKF-MSU300 รองรับการกำหนดค่าฮาร์ดแวร์/ซอฟต์แวร์แบบกำหนดเองเพื่อตอบสนองความต้องการของผู้ใช้ที่หลากหลาย สำหรับการใช้งานนำทางเฉื่อยเฉพาะทาง ไจโรสโคปสามารถอัปเกรดเป็นไจโร เมมส์ ความแม่นยำสูงหรือไดนามิกสูง เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดสำหรับความต้องการในการปฏิบัติงานที่แตกต่างกัน
LKF-MSU300 อิมู ผสานรวมไจโรสโคปและมาตรความเร่ง เมมส์ ประสิทธิภาพสูงไว้ในโครงสร้างแบบสแตนด์อโลน ไจโรสโคปและมาตรความเร่งที่เลือกแสดงถึงเทคโนโลยีความเฉื่อย เมมส์ ที่ล้ำสมัย โดยมีส่วนประกอบอิเล็กทรอนิกส์ที่มาจากภายในประเทศ 100%
เทคโนโลยีการผลิต/การสอบเทียบระบบความแม่นยำสูง
บริษัทได้พัฒนาชุดเทคโนโลยีหลักในระหว่างกระบวนการวิจัยและพัฒนาเพื่อให้มั่นใจถึงประสิทธิภาพของผลิตภัณฑ์ ระบบใช้การสุ่มตัวอย่างความเร็วสูง การชดเชยข้อผิดพลาดคงที่ (การชดเชยอย่างละเอียดสำหรับศูนย์อคติ แฟกเตอร์มาตราส่วน และการจัดตำแหน่งที่ไม่ถูกต้องตลอดช่วงอุณหภูมิเต็มรูปแบบ) และการชดเชยข้อผิดพลาดแบบไดนามิก (เช่น ข้อผิดพลาดในการหมุนและการขัดถู) เพื่อมอบประสิทธิภาพสูงสุดในการใช้งานของผู้ใช้
ตารางที่ 1 พารามิเตอร์ประสิทธิภาพของ LKF-MSU300
|
ไจโรสโคป |
|
|
ช่วง (°/s) |
±400 |
|
อคติ (°/h) |
≤2 |
|
ความเสถียรของอคติ (°/h, การปรับให้เรียบ 10 วินาที) |
≤0.3 |
|
ความไม่เสถียรของอคติ (°/h, ALLAN) |
≤0.02 |
|
การเดินแบบสุ่มเชิงมุม (°/√h) |
≤0.015 |
|
ความสามารถในการทำซ้ำของอคติ (°/h) |
≤0.1 |
|
ความไม่เป็นเชิงเส้นของแฟกเตอร์มาตราส่วน (ppm) |
≤100 |
|
แบนด์วิดท์ (Hz) |
≥200 |
|
การเชื่อมต่อข้าม (rad) |
≤0.001 |
|
ความละเอียด (°/s) |
≤0.001 |
|
เกณฑ์ (°/s) |
≤0.001 |
|
มาตรความเร่ง |
|
|
ช่วง (g) |
±40 |
|
อคติ (mg) |
≤2 |
|
ความเสถียรของอคติ (μg) |
≤100 |
|
ความไม่เสถียรของอคติ (μg, ALLAN) |
≤30 |
|
การเดินแบบสุ่มของความเร็ว (μg/√Hz) |
≤30(0.018mm/s/sqrt(h)) |
|
ความสามารถในการทำซ้ำของอคติ (μg) |
≤100 |
|
ความไม่เป็นเชิงเส้นของแฟกเตอร์มาตราส่วน (ppm) |
≤300 |
|
แบนด์วิดท์ (Hz) |
≥200 |
|
การเชื่อมต่อข้าม (rad) |
≤0.001 |
|
ความละเอียด (μg) |
≤100 |
|
เกณฑ์ (μg) |
≤100 |
|
ไฟฟ้า/กลไก อินเทอร์เฟซ |
|
|
แหล่งจ่ายไฟ (V) |
5±0.2V |
|
การใช้พลังงาน (W) |
≤2 |
|
เวลาเริ่มต้น (s) |
≤2 |
|
อินเทอร์เฟซการสื่อสาร |
2×RS-422 |
|
อัตราการอัปเดต (Hz) |
200(ปรับแต่งได้สูงสุด 1000) |
|
ขนาด (มม.×มม.×มม.) |
56×56×38.5 |
|
น้ำหนัก (g) |
236±5g |
|
สภาพแวดล้อมในการทำงาน |
|
|
อุณหภูมิในการทำงาน (°C) |
-45～80 |
|
อุณหภูมิในการจัดเก็บ (°C) |
-55～85 |
|
การสั่นสะเทือน (g, RMS) |
13 |
|
แรงกระแทก (g) |
1000g/1ms (มีไฟ), |
ตารางที่ 2 คำจำกัดความของอินเทอร์เฟซไฟฟ้า
|
พิน |
คำจำกัดความ |
DB9 คำจำกัดความ |
เชื่อมต่อกับอุปกรณ์ทดสอบ |
|
2 |
RS422 Rx+ |
DB9-M1 |
RS422 Tx+ |
|
7 |
RS422 Rx- |
DB9-M2 |
RS422 Tx- |
|
3 |
RS422 Tx+ |
DB9-M3 |
RS422 Rx+ |
|
8 |
RS422 Tx- |
DB9-M4 |
RS422 Rx- |
|
6 |
GND |
DB9-M5 |
DC 5V |
|
1 |
POWER_IN |
DB9-M6 |
เมมส์ อิมู ความแม่นยำสูง
ส่วนประกอบที่มาจากภายในประเทศ 100%
ประสิทธิภาพสูง ขนาดกะทัดรัด น้ำหนักเบา ใช้พลังงานต่ำ
การชดเชยการสอบเทียบอุณหภูมิเต็มรูปแบบ (-45°C ถึง +80°C)
การสุ่มตัวอย่างความเร็วสูง 1KHz
ทนทานต่อสภาพแวดล้อมทางกลที่รุนแรง
รองรับการอัปเดตเฟิร์มแวร์ออนไลน์
อาวุธนำวิถีที่ทำงานในสภาวะทางกล/ความร้อนที่รุนแรง
การอ้างอิงทัศนคติของ UAV/ยานพาหนะ/เรือ/เรือ
ระบบควบคุมทัศนคติ
แพลตฟอร์มการทรงตัวของเสาอากาศเรดาร์/อินฟราเรด
รูปที่ 1 แผนภาพโครงสร้างโครงร่าง
