Luogo di origine:
Cina
Marca:
Liocrebif
Certificazione:
GJB 9001C-2017
Numero di modello:

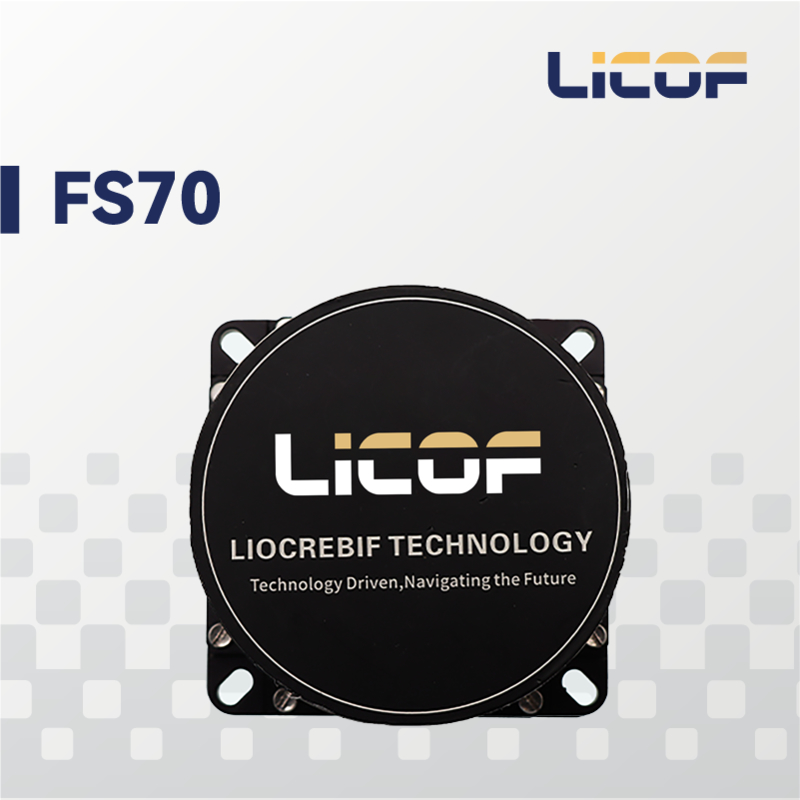

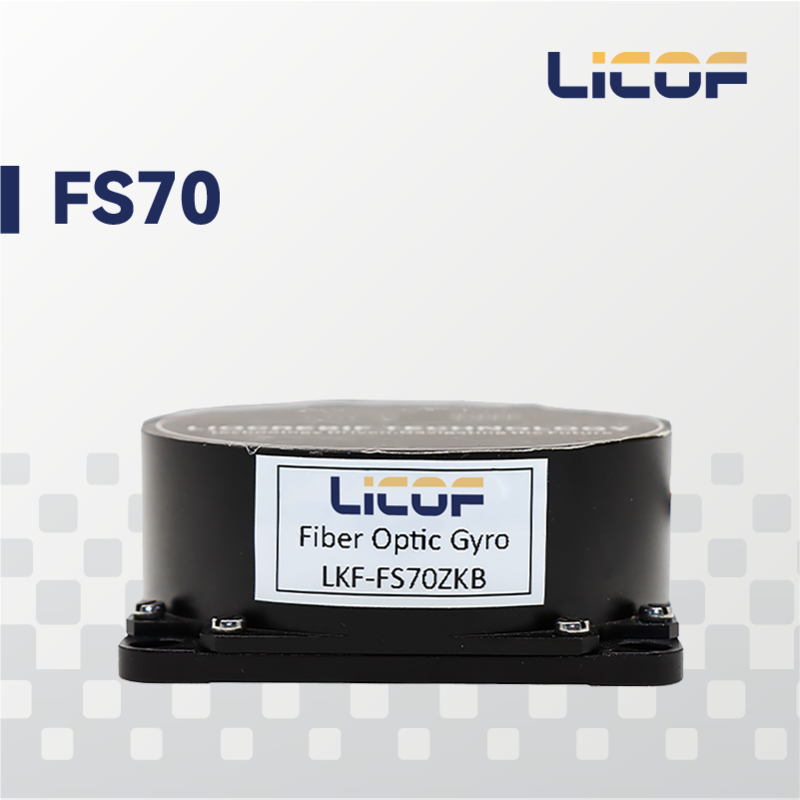

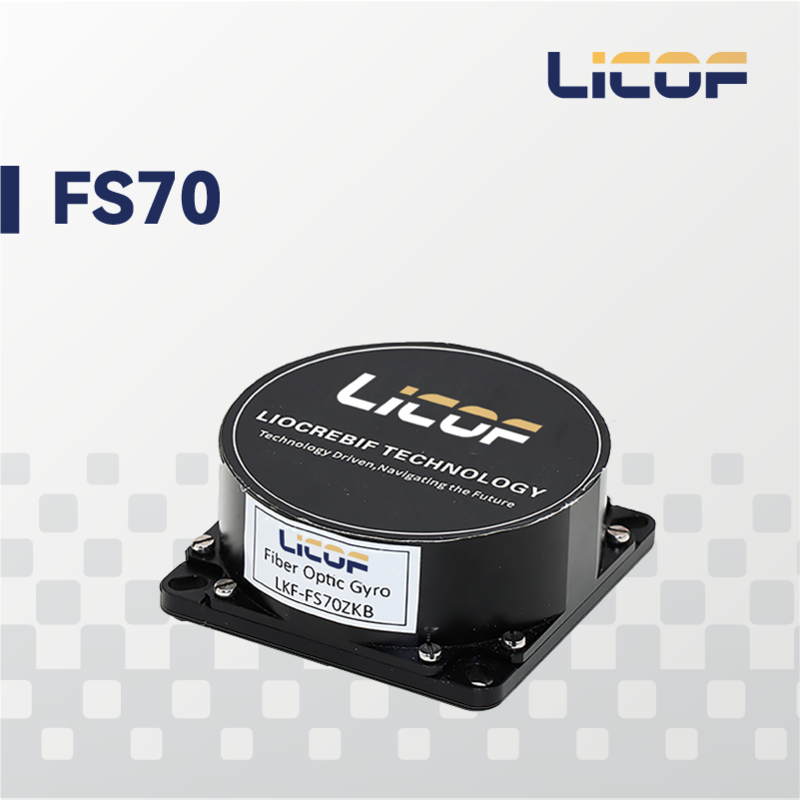

LKF-FS70
video
MOQ: 1
Dimensioni: L(7)*W(7)*H(2,9) cm
Numero di specifica: LKF-FS70
Il giroscopio in fibra ottica, come nuovo tipo di giroscopio a stato solido, offre vantaggi tra cui avvio rapido, ampio intervallo di misurazione e alta affidabilità. LKF-FS70ZK soddisfa i requisiti applicativi per sistemi di guida inerziale di media e alta precisione, adatti per posizionamento e orientamento terrestre, cercatore di nord montato su veicolo, assetto aereo aerotrasportato, girobussola marina e altro ancora.
Riducendo il diametro esterno della fibra a 135 µm, la soluzione con fibra PM sottile riduce significativamente le dimensioni delle bobine di fibra, offrendo al contempo prestazioni di precisione eccezionali. Questa tecnologia consente la miniaturizzazione dei FOG. Le bobine sono avvolte con precisione utilizzando il metodo della simmetria quadrupolare. Questi giroscopi in fibra ottica miniaturizzati offrono eccellenti vantaggi di design compatto, convenienza, facile integrazione e sono ideali per UAV, pod fotoelettrici, piattaforme ottiche e applicazioni simili.
| Parametro | Spec A | Spec B | Condizioni di prova |
|---|---|---|---|
| Stabilità del bias °/ora (1σ, 10s) | ≤0,05 | ≤0,03 | Test consecutivo di 2 ore, smussamento di 100s |
| Ripetibilità del bias °/ora (1σ) | ≤0,05 | ≤0,03 | Risultati calcolati dopo 6 test |
| Coefficiente di rumore casuale °/h^1/2 | ≤0,005 | ≤0,003 | |
| Non linearità del fattore di scala ppm (1σ) | ≤10 | ≤10 | Temperatura normale |
| Ripetibilità del fattore di scala ppm (1σ) | ≤20 | ≤10 | Temperatura normale |
| Ripetibilità del fattore di scala a temperatura piena ppm (1σ) | ≤300 | ≤200 | -40℃～+60℃ |
| Intervallo dinamico | ±500°/s | ||
| Suscettività magnetica | ≤0,02°/ora/Gs | ||
| Temperatura di lavoro | -40℃～+70℃ | ||
| Temperatura di stoccaggio | -50℃～+70℃ | ||
| Condizioni di vibrazione | 4,2g, 20Hz～2000Hz | Nessuna risonanza nella scansione | |
Nota: Questa serie di giroscopi ha funzione di tenuta ermetica.
| Pin | Definizione pin | Segnale | Colore filo |
|---|---|---|---|
| 1 | Porta seriale T+ | TX+ | Giallo |
| 2 | Porta seriale T- | TX- | Arancione |
| 3 | Porta seriale R+ | RX+ | Blu |
| 4 | Porta seriale R- | RX- | Verde |
| 5,13 | Alimentazione +5V | +5V | Rosso |
| 6,7 | Alimentazione GROUND | GND | Nero |
